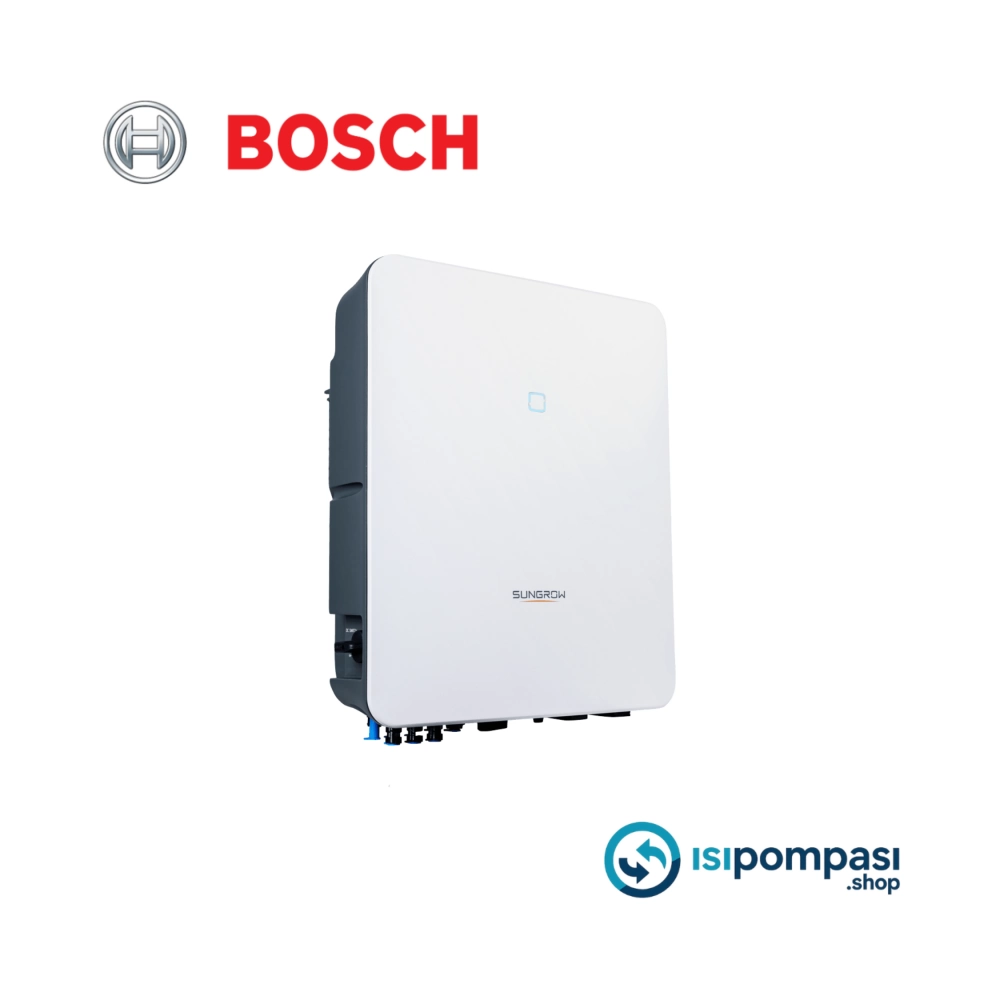

Bosch İnvertör SH5 Teknik Verileri Ne Anlama Gelir?

Cihazın temel görevi

Bosch İnvertör SH5, güneş panellerinden gelen DC elektriği AC elektriğe çeviren; uyumlu batarya bağlandığında bataryayı şarj edip gerektiğinde bataryadan enerji sağlayabilen trifaze bir invertör modelidir. Bu invertör, 5 kW AC çıkış sınıfında konut uygulamalarında üretim-tüketim dengesi kurmak ve elektrik kesintilerinde yedekleme (backup) senaryosu oluşturmak için tercih edilir.

PV Giriş – Güneş paneli tarafı

Maks. PV giriş gücü: 7.500 W

Bu değer, bu invertör’e bağlanabilecek panel gücünün üst limitini ifade eder. Çatı kurulumunda panel toplam gücü belirlenirken bu sınır dikkate alınır.

Başlangıç voltajı: 180 V

PV tarafı bu gerilime ulaştığında cihaz üretime/çalışmaya başlar. 180 V, bu invertör’ün daha düşük PV gerilimlerinde devreye girebilmesini sağlayan bir eşiktir.

Nominal güç için MPP voltaj aralığı: 210 V – 850 V

MPP (Maximum Power Point), panelin en yüksek gücü verdiği çalışma noktasıdır. Bu invertör, 210–850 V bandında nominal güce daha rahat ulaşacak şekilde optimize edilmiştir.

MPPT başına maks. PV dizi sayısı: 1 / 1

Bu ifade, iki MPPT kanalı olduğunu ve her MPPT’ye birer string bağlanabileceğini anlatır. Yani bu invertör, iki farklı panel dizisini ayrı ayrı izleyerek (ör. farklı yön/eğim) verimi artırmaya yardımcı olabilir.

Maks. PV giriş akımı: 25 A (12.5 A / 12.5 A)

PV tarafında invertör’ün kaldırabileceği maksimum akım limitidir. Parantez içindeki değerler kanal bazındaki dağılımı ifade eder; string/paralel bağlantı tasarımı bu limitleri aşmamalıdır.

PV girişinin kısa devre akımı: 32 A (16 A / 16 A)

Kısa devre gibi olağan dışı durumda PV tarafında oluşabilecek üst akım sınırıdır. DC kablolama ve koruma elemanları bu invertör değerine uygun seçilmelidir.

AC Giriş ve Çıkış – Şebeke ve yük tarafı

Nominal AC çıkış gücü: 5.000 W

Bu invertör’ün sürekli sağlayabildiği aktif güç kapasitesidir (5 kW).

Nominal AC çıkış akımı: 7.3 A

Nominal çalışma koşullarında AC taraftaki akımı gösterir. Kablo ve pano tasarımında bu invertör verisi önemlidir.

Maks. AC çıkış görünür gücü: 5.000 VA

Görünür güç (VA), yüklerin güç faktörüne bağlıdır. Bu invertör’ün görünür güç kapasitesi 5 kVA’dır.

Maks. AC çıkış akımı: 7.6 A

AC çıkış tarafındaki üst akım sınırıdır. Sigorta/şalter seçiminde bu invertör değerleri dikkate alınmalıdır.

Nominal AC voltajı: 3/N/PE, 220/380 – 230/400 – 240/415 V

Trifaze sistemlerde nötr ve toprak ile çalışma tipidir. Bu invertör, farklı şebeke gerilim standartlarına uyumludur.

AC voltaj aralığı: 270 – 480 V

Şebeke gerilimi bu aralıkta kaldığında invertör şebeke ile uyumlu çalışmayı sürdürebilir.

Şebeke frekansı: 50 Hz / 45–55 Hz, 60 Hz / 55–65 Hz

Şebeke frekansındaki sapmaların kabul edilebilir sınırlarını belirtir. Sınırlar dışına çıkıldığında invertör korumaya geçebilir.

THD: < %3 (nominal güçte)

Harmonik bozulma oranıdır. %3’ün altında olması, bu invertör’ün temiz ve şebeke uyumlu çıkış verdiğini gösterir.

DC akım enjeksiyonu: < %0.5 In

Şebekeye DC bileşen sızmasının düşük tutulduğunu ifade eder. Bu değer, bu invertör’ün şebeke güvenliği açısından önemlidir.

Güç faktörü: >0.99 / 0.8 leading – 0.8 lagging

Yüksek güç faktörü, verimli enerji aktarımı demektir. Ayarlanabilir aralık, bu invertör’ün reaktif güç yönetimi yapabildiğini gösterir.

Koruma – Güvenlik ve şebeke uyumu

LVRT ve adalanma önleyici koruma: Evet

LVRT, kısa süreli gerilim düşüşlerinde belirli koşullarda şebekede kalabilmeyi ifade eder. Adalanma önleyici koruma ise şebeke kesildiğinde sistemin şebekeyi beslemeye devam etmesini engeller. Bu iki özellik, bu invertör için kritik güvenlik/uyum katmanlarıdır.

AC kısa devre ve kaçak akım koruması: Evet

Arızalarda cihazı ve tesisatı korumaya yardımcı olur; bu invertör bu korumaları içerir.

DC anahtar (Solar) ve DC sigorta (Battery): Evet

PV tarafını güvenli ayırma ve batarya hattında aşırı akıma karşı koruma sağlar. Bataryalı invertör sistemlerinde önemli bir detaydır.

Aşırı gerilim kategorisi ve SPD: III/II, DC Tip II – AC Tip II

Darbeli aşırı gerilimlere karşı dayanım sınıfları ve koruma seviyelerini ifade eder. Bu invertör hem DC hem AC tarafta Tip II korumayı destekler.

Batarya verileri

Batarya tipi ve voltaj aralığı: lityum-iyon, 150 V – 600 V

Bu invertör, lityum-iyon batarya sistemleriyle uyumludur; batarya gerilimi belirtilen aralıkta olmalıdır.

Maks. şarj/deşarj akımı: 30 A / 30 A

Batarya ile maksimum akım alışverişini gösterir. Bu değer, bu invertör’ün bataryayı ne hızda şarj/deşarj edebileceğini belirler.

Maks. şarj/deşarj gücü: 7.500 W / 6.000 W

Şarjda 7,5 kW’a kadar bataryaya enerji aktarımı; deşarjda 6 kW’a kadar bataryadan güç sağlanması anlamına gelir. Bu, bu invertör’ün yedekleme ve yük destek senaryolarını güçlendirir.

Sistem verileri ve verimlilik

Maks. verimlilik: %98.0

İdeal koşullardaki tepe verimdir. Bu invertör, dönüşüm kayıplarını düşük tutmayı hedefler.

Avrupa verimliliği: %97.2

Günlük kullanım koşullarına daha yakın ortalama verimi temsil eder. Bu değer, bu invertör’ün pratikte de verimli olduğunu gösterir.

İzolasyon yöntemi: trafosuz / trafosuz

Modern trafosuz mimariyi ifade eder; bu invertör’de verimlilik ve kompaktlık avantajı sağlayabilir.

Dayanıklılık, kurulum ve kullanım

IP sınıfı: IP65

Toz geçirmez ve su püskürtmeye dayanıklı gövde demektir. Bu invertör, uygun montaj koşullarında dış ortam için uygundur.

Çalışma sıcaklığı ve nem: -25°C – 60°C, %0 – %100 (yoğuşmasız)

Geniş çalışma aralığı sunar. Bu invertör’de yoğuşmayı önlemek için doğru montaj yeri önemlidir.

Soğutma yöntemi: doğal soğutma

Fan kullanmadan pasif soğutma anlamına gelir. Bu sayede bu invertör sessiz çalışır; tipik ses seviyesi 30 dB(A) olarak belirtilmiştir.

Maks. çalışma yüksekliği: 4000 m (>3000 m değer kaybı)

Yüksek rakımda soğutma zorlaştığı için 3000 m üstünde performans düşüşü görülebilir. Buna rağmen bu invertör 4000 m’ye kadar çalışabilir.

Ekran ve haberleşme: LED, RS485/WLAN/Ethernet/CAN + 4×DI, 1×DO

LED ekran temel durumu gösterir; haberleşme seçenekleri uzaktan izleme ve enerji yönetimi entegrasyonu sağlar. Bu invertör, DI/DO ile otomasyona da uygundur.

Bağlantı tipleri: MC4 (PV) / Sunclix (Batarya), tak-çalıştır AC

PV tarafında MC4, batarya tarafında Sunclix standardı kullanılır. Tak-çalıştır AC bağlantı, bu invertör montajında pratiklik sağlar.

Mekanik veriler

Ölçüler ve ağırlık: 460 × 540 × 170 mm, 27 kg

Duvar montajında alan planlaması için ölçülerdir; bu invertör kompakt gövdededir.

Montaj: duvara montaj braketi

Cihaz duvara asılarak kurulabilir; bu invertör için servis boşluğu bırakılması önerilir.

Backup verileri – Elektrik kesintisinde çalışma

Acil durum moduna geçiş: < 20 ms

Şebeke kesildiğinde yedeklemeye geçiş süresidir. Uygun kurulumla bu invertör kesintiyi kısa süreye indirir.

Nominal çıkış gücü: 5.000 W / 5.000 VA

Kesinti modunda sürekli sağlayabileceği güç kapasitesidir.

Tepe çıkış gücü: 6.000 W (5 dk) ve 10.000 W (10 sn)

Kısa süreli yüksek yüklerde ekstra güç sağlayabilme kapasitesidir. Bu, bu invertör’ün ani yük toleransını artırır.

Toplam harmonik faktör (çıkış voltajı): %2

Backup modunda da temiz gerilim hedeflendiğini gösterir; bu invertör hassas cihazlara uygun olabilir.

Paralel operasyon: Evet / 2

İki cihazın paralel çalıştırılabildiğini ifade eder. Bu sayede invertör kapasitesi ihtiyaca göre artırılabilir (kurulum senaryosuna bağlıdır).

www.isipompasi.shop’ta Bosch SH5

Bu ürün, www.isipompasi.shop üzerinde Bosch İnvertör SH5 olarak listelendiğinde; 7,5 kW PV giriş gücü, 5 kW AC çıkış, %98.0 verim ve kesintide <20 ms geçiş gibi değerlerle invertör arayan kullanıcıların teknik karşılaştırma yapmasını kolaylaştırır.

Not

PV string tasarımı (voltaj/akım), batarya uyumluluğu, şebeke bağlantı şartları ve koruma ekipmanları; bu invertör performansını ve güvenliğini doğrudan etkiler. En doğru kurgu için keşif ve yetkin kurulum önerilir.
