Bosch TopCon Halfcut SPE 590 Watt Fotovoltaik Güneş Paneli Teknik Özellikleri ve Anlamları

Genel ürün tanımı

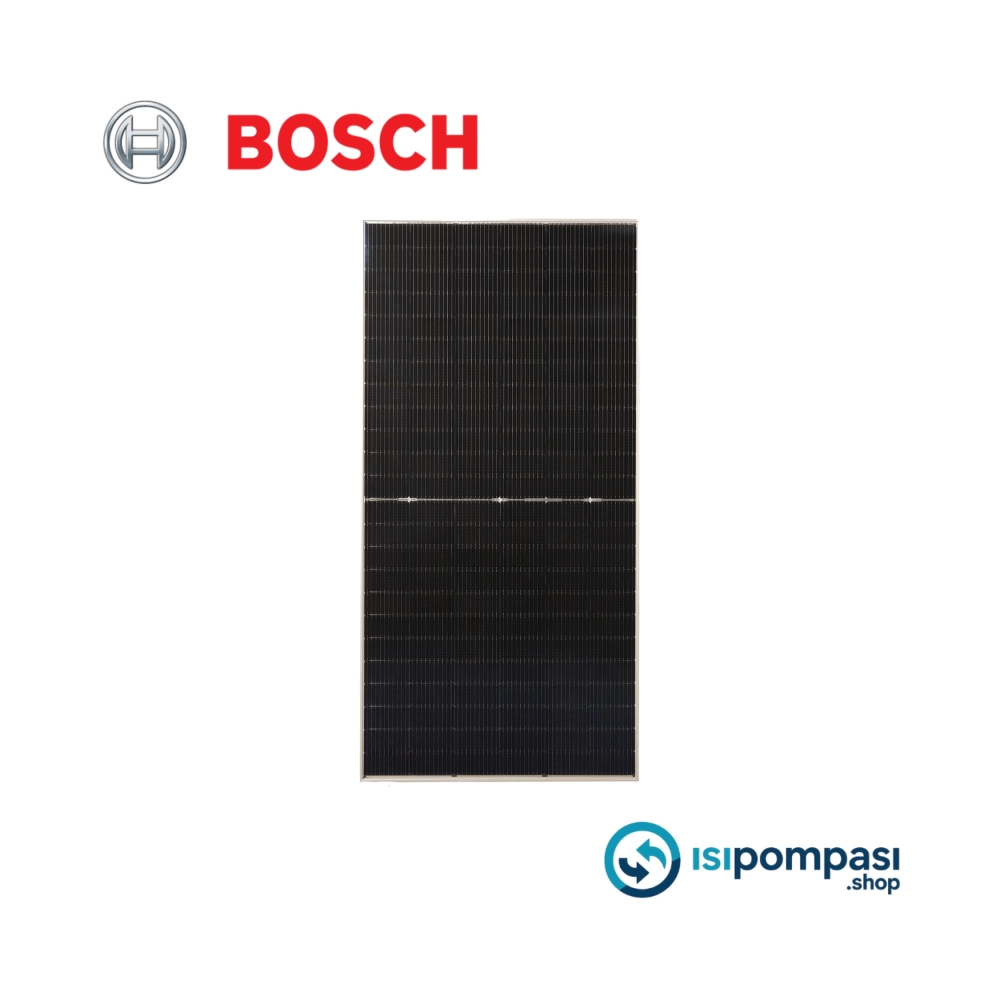

Bosch TopCon Halfcut SPE 590 Watt, yüksek verimlilik hedefleyen TOPCon hücre teknolojisi ve half-cut (yarım hücre) mimarisi ile geliştirilmiş bir fotovoltaik güneş paneli modelidir. 590 Wp sınıfındaki güç değeri; çatı üstü uygulamalardan arazi kurulumlarına kadar pek çok senaryoda daha az panelle daha yüksek kurulu güce ulaşmayı kolaylaştırır. www.isipompasi.shop üzerinde bu paneli, sistem tasarımınıza (inverter seçimi, dizi planı, kablo ve sigorta hesabı gibi) uygun şekilde değerlendirebilirsiniz.

Elektriksel özellikler STC nedir?

STC (Standart Test Koşulları) neyi gösterir?

STC; 1000 W/m² ışınım, 25°C hücre sıcaklığı ve 1.5 hava kütlesi koşullarında yapılan laboratuvar ölçüm standardıdır. Panelin “katalog gücü” genellikle STC’ye göre verilir. Bu nedenle STC değerleri, farklı panelleri aynı referans koşulda kıyaslamak için idealdir.

STC değerleri nasıl yorumlanır?

- Maksimum Güç (Pmax): 590 Wp Panelin STC koşullarında üretebildiği en yüksek gücü ifade eder. - Maksimum Güçte Gerilim (Vmpp): 43.46 V Panelin en verimli çalıştığı noktadaki (MPP) gerilim değeridir. - Maksimum Güçte Akım (Impp): 13.58 A MPP noktasındaki akım değeridir. Dizi tasarımında kablo kesiti ve bağlantı ekipmanları için kritik bir göstergedir. - Açık Devre Gerilimi (Voc): 51.88 V Panel boştayken (yük bağlı değilken) ölçülen gerilimdir. Soğuk havalarda Voc artabileceği için seri panel adedi hesabında özellikle önemlidir. - Kısa Devre Akımı (Isc): 14.27 A Panel uçları kısa devre edildiğinde oluşan akımdır. Sigorta ve koruma elemanlarının seçiminde referans alınır. - Verimlilik (ηm): %22.80 Panelin aldığı ışınımı elektriğe çevirme oranını gösterir. Aynı alanda daha fazla güç hedefleyen projeler için avantaj sağlar. - Pozitif güç toleransı: ~ +5W Panelin etiket değerinin altına düşmek yerine, belirli bir aralıkta daha yüksek güç verebileceğini ifade eder.

Elektriksel özellikler NMOT nedir?

NMOT neden önemlidir?

NMOT, panelin sahaya daha yakın koşullardaki performansını ifade eden bir ölçüm yaklaşımıdır. Gerçek çalışma şartlarında panel sıcaklığı yükseldikçe güç düşer; bu yüzden NMOT değerleri “günlük üretime” dair daha gerçekçi bir fikir verir.

NMOT değerleri nasıl yorumlanır?

- Maksimum Güç (Pmax): 447.8 Wp - Vmpp: 41.04 V - Impp: 10.91 A - Voc: 49.21 V - Isc: 11.51 A Bu değerler, aynı panelin daha “saha gerçeklerine yakın” koşullarda daha düşük güç üretebileceğini net biçimde gösterir. Proje fizibilitesi yapılırken NMOT bakışı, beklentiyi daha doğru yönetir.

Sistem özellikleri ne anlama gelir?

Maksimum sistem gerilimi: 1500V DC

Panelin dahil olacağı dizinin (string) çalışabileceği maksimum DC sistem gerilimini ifade eder. Büyük ölçekli kurulumlarda daha uzun string tasarımlarına imkân tanıyabilir (tasarım, inverter ve saha şartlarına göre yapılmalıdır).

İşletme sıcaklığı: -40°C ile +85°C

Panelin çalışmaya uygun görüldüğü çevresel sıcaklık aralığıdır. Farklı iklim koşullarında dayanım açısından önemli bir göstergedir.

Maksimum seri sigorta değeri: 30 A

String tasarımında ve paralel bağlantılarda, panelin güvenli çalışması için önerilen sigorta sınırını belirtir.

Maksimum statik yük: 2400 Pa (rüzgâr), 5400 Pa (kar)

Panelin mekanik dayanımını gösterir. Çatı ve konstrüksiyon tasarımı, montaj kılavuzuna uygun yapılmalıdır.

Bifacial oranı: %80 ±5

Panelin arka yüzünden de üretim alabilme potansiyelini ifade eder. Uygun yüzey yansıtıcılığı (albedo), yükseklik ve yerleşim ile arka yüz katkısı artabilir.

Termal özellikler ne işe yarar?

NOCT: 45 ±2°C

Panelin belirli saha koşullarında ulaşabileceği nominal çalışma hücresi sıcaklığına dair referanstır. Sıcaklık arttıkça panel gücü düşebileceğinden, bu değer üretim tahmini açısından önem taşır.

Sıcaklık katsayıları

- Pmpp: -0.290 %/°C Sıcaklık arttıkça güç düşer. Bu oran, her 1°C artışta gücün yaklaşık ne kadar azalacağını gösterir. - Isc: +0.045 %/°C Sıcaklık artınca kısa devre akımı az da olsa artma eğilimindedir. - Voc: -0.250 %/°C Sıcaklık artınca Voc düşer; soğuk havada Voc yükselir. String hesabında özellikle dikkate alınır.

Mekanik özellikler ve montaj detayları

Panel ölçüleri: 2278 × 1134 × 35 mm

Çatı yerleşim planı, taşıyıcı konstrüksiyon ve kargo/istif planlaması için temel ölçüdür.

Hücre tipi: TOPCon M10

TOPCon hücre yapısı, verimlilik ve performans istikrarı hedefleyen modern hücre teknolojileri arasında öne çıkar.

Ağırlık: 31 kg ±1 kg

Çatı uygulamalarında taşıyıcı sistem hesabı açısından önemlidir.

Ön/arka cam: 2.0 + 2.0 mm temperli cam

Dayanım ve uzun ömür için önemli bir bileşendir. Çift cam yapı, özellikle zorlu koşullarda avantaj sağlayabilir.

Çerçeve: eloksal kaplamalı alüminyum

Korozyon direncine ve dış ortam dayanımına katkı sağlar.

Bağlantı kutusu: IP68 (3 bypass diyot)

IP68 koruma, dış ortam ve neme karşı yüksek dayanım seviyesini ifade eder. Bypass diyotlar ise gölgelenme gibi durumlarda panelin davranışını daha güvenli ve kontrollü hale getirir.

Kablo ve konnektör

- 4 mm² solar kablo (uzunluklar montaja göre değişebilir) - Orijinal Staubli MC4 Evo2 konnektör Saha montajında uyumluluk, hızlı kurulum ve güvenilir bağlantı açısından bu detaylar önemlidir.

Bu panel kimler için uygun?

Alanı verimli kullanmak isteyen projeler

Yüksek verimlilik ve 590 Wp sınıfı güç, aynı çatı alanında daha yüksek kurulu güce ulaşmak isteyen kullanıcılar için avantaj sağlar.

1500V DC sistem planlayan uygulamalar

Uygun inverter ve tasarım ile daha büyük ölçekli kurulumlarda esnek dizi planı yapılabilir.
