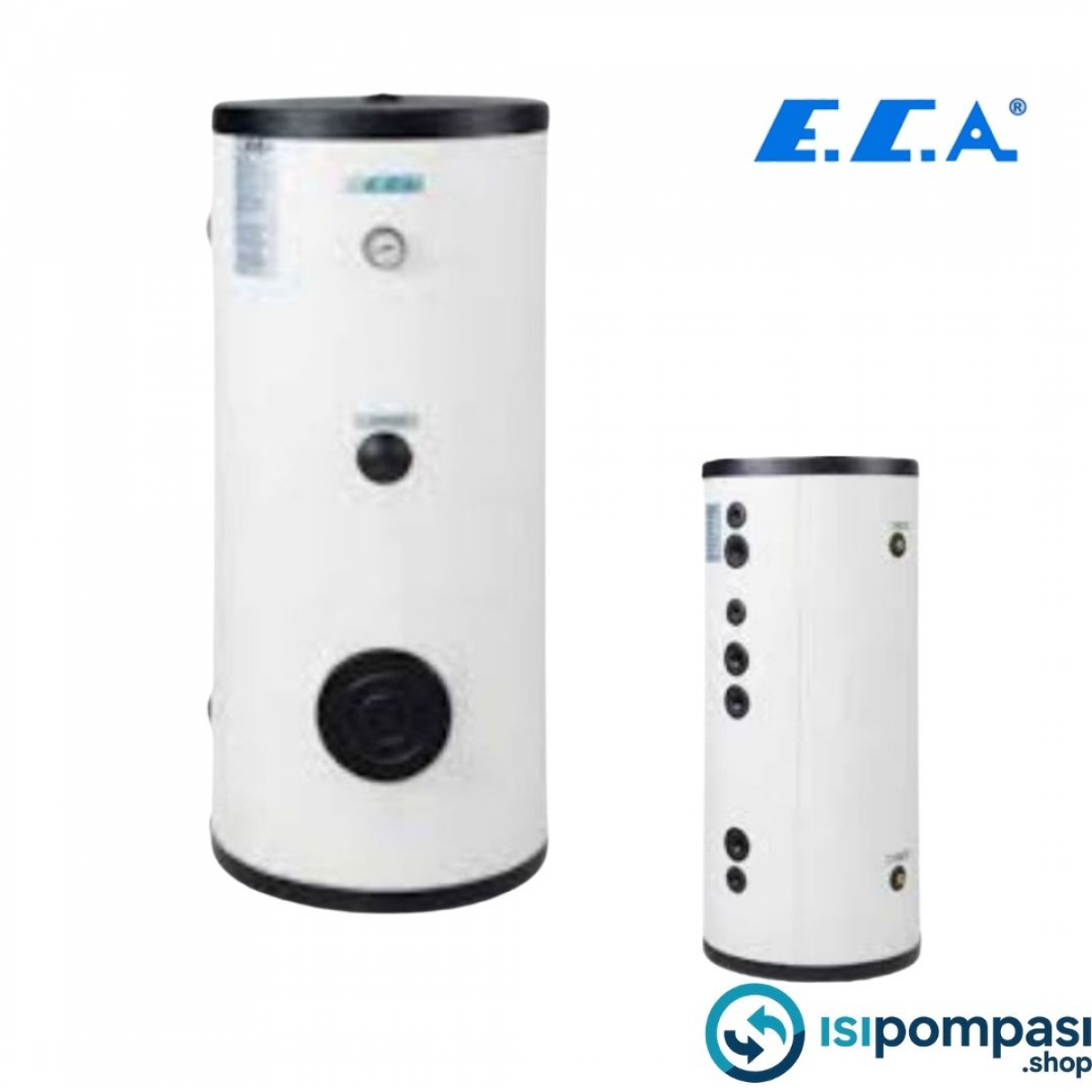

E.C.A. Boyler Ek Pd Cs 500 Çift Serpantinli Ürün Açıklaması

E.C.A. Boyler Ek Pd Cs 500 Çift Serpantinli, kullanım sıcak suyunun depolanması ve ihtiyaç anında düzenli şekilde sunulması için geliştirilmiş, 500 litre hacimli bir sıcak su boyleridir. Özellikle villa, restoran, küçük-orta ölçekli işletmeler ve merkezi sıcak su kullanılan projelerde sıcak su konforunu artırmak için tercih edilir.

Çift serpantinli boylerler; farklı ısı kaynaklarıyla çalışabilen yapıları nedeniyle hem son kullanıcı hem de uygulamacı tarafında sık tercih edilir. Sektör örneklerinde bu ürünlerin otel, restoran, villa gibi alanlarda; farklı ısı kaynaklarıyla birlikte kullanımı özellikle vurgulanır.

Boyler nedir? Çift serpantinli boyler nedir?

Kısaca boyler, kullanım sıcak suyunu depolayan ve ihtiyaç anında hazır tutan ekipmandır.
Çift serpantinli boyler ise içinde iki ayrı serpantin bulunan, bu sayede farklı ısı kaynaklarıyla daha esnek kullanılabilen boyler tipidir. Bu yapı; sistem tasarımında esneklik ve sıcak su sürekliliği açısından avantaj sağlar.

E.C.A. Ek Pd Cs 500 Çift Serpantinli’nin öne çıkan özellikleri

1) 500 litre hacim – günlük sıcak su kullanımını dengeleyen depolama

• Hacim: 500 litre

500 litre kapasite, birden fazla noktada sıcak su kullanılan sistemlerde önemli avantaj sağlar. Özellikle duş, lavabo ve mutfak gibi kullanım noktalarının eş zamanlı devreye girdiği senaryolarda sıcak su konforunu destekler.

2) Çift serpantinli yapı – sistem kurulumunda esneklik

Bu model çift serpantinli boyler sınıfındadır. Çift serpantin yapısı, projede farklı ısı kaynaklarının birlikte değerlendirilmesine imkân verir. Bu özellik özellikle ısı pompası için boyler veya kazan destekli kurulumlarda dikkat çeken bir avantajdır.

3) Serpantin yüzey alanları – ısı transfer performansı açısından kritik

• Üst serpantin yüzey alanı: 1,27 m²

• Alt serpantin yüzey alanı: 2,06 m²

• Toplam serpantin yüzey alanı: 3,33 m²

Serpantin yüzey alanı, boylerin sıcak su hazırlama performansını doğrudan etkileyen teknik verilerden biridir. Toplam 3,33 m² serpantin alanı, uygun işletme koşullarında ısı transferine katkı sağlar. Satıcı ve proje tarafı için bu veri, sadece “kaç litre?” bilgisinden daha değerlidir.

4) PU/50 izolasyon – sıcaklığın korunmasına katkı

• İzolasyon tipi & kalınlığı: PU/50

İzolasyon kalitesi, depolanan sıcak suyun sıcaklığını koruma performansında önemli rol oynar. PU/50 izolasyon, ısı kayıplarını azaltmaya yardımcı olarak daha verimli kullanım sağlar. (Benzer ürünlerde izolasyon kalınlığı ve tipinin özellikle vurgulanması da bunun ne kadar önemli olduğunu gösterir.)

Sürekli kapasite değerleri

Bir boylerde yalnızca tank hacmi değil, sıcak suyu ne kadar hızlı ve sürekli hazırlayabildiği de çok önemlidir. Bu nedenle aşağıdaki veriler, boyler kapasite hesabı yaparken mutlaka dikkate alınmalıdır.

Soğuk su girişi 10°C / sıcak su çıkışı 45°C için sürekli kapasite

• 90°C ısıtıcı akışkan: 3001 lt/h – 122,2 kW

• 80°C ısıtıcı akışkan: 2421 lt/h – 98,6 kW

• 70°C ısıtıcı akışkan: 1840 lt/h – 74,9 kW

• 60°C ısıtıcı akışkan: 1263 lt/h – 51,5 kW

• 55°C ısıtıcı akışkan: 997 lt/h – 40,6 kW

Soğuk su girişi 10°C / sıcak su çıkışı 60°C için sürekli kapasite

• 90°C ısıtıcı akışkan: 1876 lt/h – 109,1 kW

• 80°C ısıtıcı akışkan: 1394 lt/h – 81,1 kW

• 70°C ısıtıcı akışkan: 946 lt/h – 55,1 kW

Bu veriler neden önemli?

Çünkü istenen çıkış suyu sıcaklığı arttıkça ve ısıtıcı akışkan sıcaklığı düştükçe kapasite değişir. Yani yalnızca “500 litre boyler” demek seçim için yeterli olmaz; kullanım senaryosu (eş zamanlı kullanım, hedef sıcaklık, ısı kaynağı sıcaklığı) birlikte değerlendirilmelidir.

Bağlantı ölçüleri – montaj ve uygulama açısından önemli detaylar

• Kullanma soğuk suyu: 1”

• Kullanma sıcak suyu: 1”

• Serpantin giriş/çıkış: 1”

• Sirkülasyon dönüşü: 3/4”

• Elektrikli ısıtıcı bağlantısı: 1 1/2”

• Termometre / hissedici kovan: 1/2”

• Magnezyum anot: 1 1/4”

• Kapalı bağlantı: 1 1/4”

Neden önemli?

Bu ölçüler, sistem debisinin doğru planlanması ve montajın sorunsuz yapılması açısından önemlidir. Özellikle:

• sirkülasyon hattı olan sistemlerde,

• otomasyon kontrollü uygulamalarda,

• elektrikli destek ısıtma planlanan projelerde
  bağlantı ölçülerinin doğru seçilmesi performansı doğrudan etkiler.

Bakım ve uzun ömür açısından önemli detaylar

Temizleme & kontrol flanşı: Ø100

Periyodik bakım ve kontrol işlemleri için önemli bir avantajdır. Servis erişimini kolaylaştırır.

Magnezyum anot: 1 1/4”

Magnezyum anot, boylerin korozyona karşı korunmasında kritik parçadır. Düzenli bakım planı ile ürün ömrüne olumlu katkı sağlar.

Ölçüler ve montaj öncesi kontrol

• Çap: 740 mm

• Yükseklik: 1830 mm

• Devrilme ölçüsü: 1975 mm

• Brüt ağırlık: 178 kg

500 litre çift serpantinli boyler sınıfındaki ürünlerde montaj öncesi şu kontroller mutlaka yapılmalıdır:

• kapı geçiş ölçüleri

• teknik hacim / montaj alanı girişleri

• tavan yüksekliği

• taşıma ve dik konuma alma alanı

• zemin taşıma uygunluğu

Özellikle devrilme ölçüsü 1975 mm olduğu için, ürünün içeri alınması ve dik konuma getirilmesi montaj öncesinde planlanmalıdır.

Kimler için uygun?

E.C.A. Boyler Ek Pd Cs 500 Çift Serpantinli;

• villa ve küçük-orta ölçekli işletmeler,

• restoran ve benzeri ticari alanlar,

• merkezi sıcak su kullanılan küçük-orta sistemler,

• ısı pompası veya kazanla çalışan sıcak su kurulumları

için güçlü bir çözümdür.
