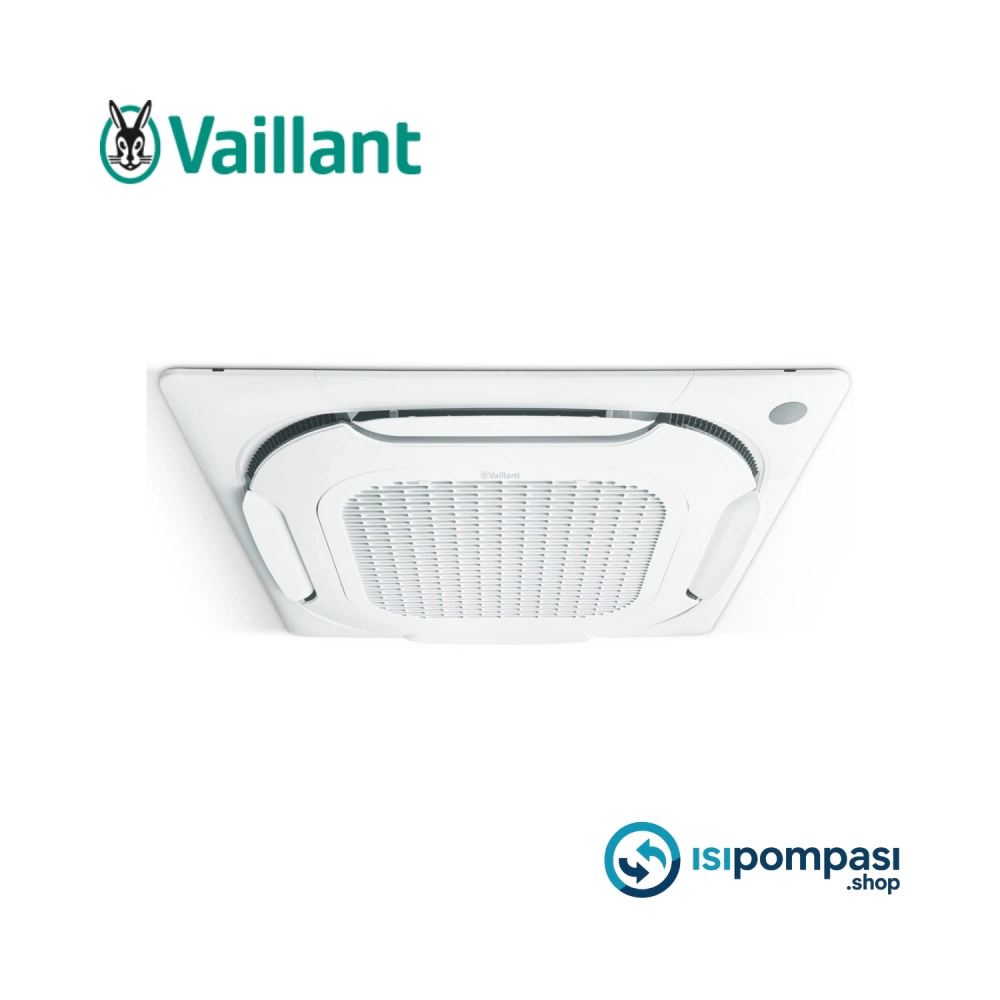

Vaillant aroVAIR pro Kaset Tipi 5 kW

Vaillant aroVAIR pro Kaset Tipi 5 kW Fancoil Teknik Özellikleri ve Ne İfade Ettikleri

Ürün kısa tanımı

Vaillant aroVAIR pro kaset tipi, asma tavan içine uygulanan bir **fancoil** ünitesidir. Sulu sistemden gelen sıcak/soğuk su ile çalışır; fan sayesinde havayı serpantin üzerinden geçirerek ortama ısıtma veya soğutma etkisi sağlar. Kaset tipi **fancoil** çözümleri, geniş hacimlerde dengeli hava dağılımı ve estetik görünüm için öne çıkar.

Hava akımı (üfleme debisi) ne demek?

Hava akımı (yüksek/orta/düşük): 1360 / 1040 / 650 m³/s

Bu değer, fanın ortama taşıdığı hava miktarını ifade eder. Fan hızı arttıkça: - Ortam daha hızlı iklimlenir, - Hava sirkülasyonu güçlenir, - Ancak ses seviyesi de artabilir. Düşük hızda ise fancoil daha sessiz çalışır ve daha yumuşak üfleme sağlar.

Kapasite değerleri neyi anlatır?

Toplam kapasite EN1397 (yüksek/orta/düşük): 7,5 / 6 / 4,3 kW

EN1397, kapasitenin belirli standart koşullarda ölçüldüğünü gösterir. Fan hızı yükseldikçe serpantin üzerinden geçen hava artar ve bu **fancoil** daha yüksek kapasiteye ulaşır.

Toplam kapasite (yüksek/orta/düşük): 8,5 / 6,6 / 4,7 kW

Bu satırda yer alan değerler, EN1397 dışındaki koşullarda/hesaplamada verilen toplam kapasitelerdir. Yani aynı **fancoil**, farklı test/çalışma koşullarında farklı kapasite ile raporlanabilir.

Basınç kaybı neden önemli?

Basınç kaybı: 25 kPa

Su devresinde cihazın oluşturduğu hidrolik dirençtir. Basınç kaybı arttıkça: - Pompanın basma yüksekliği ihtiyacı artar, - Debiyi korumak için dengeleme daha kritik hale gelir. Bu nedenle bu fancoil için 25 kPa değeri, pompa ve tesisat hesabında mutlaka dikkate alınmalıdır.

Basınç kaybı EN1397: 25 kPa

Aynı hidrolik direncin EN1397 koşullarında raporlanmış karşılığıdır.

Elektrik tüketimi neyi gösterir?

Maksimum güç tüketimi: 50 W

Bu değer fan motorunun elektrik tüketimidir. **Fancoil**’de ısıtma/soğutma enerjisi sudan geldiği için elektrik tüketimi çoğunlukla fanın çalışmasına aittir.

Ses basıncı (dB) ne anlama gelir?

Ses basıncı (yüksek/orta/düşük): 41,4 / 32,5 / 23,1 dB

dB değeri düştükçe cihaz daha sessiz algılanır: - 41,4 dB: yüksek devirde normal duyulabilir seviye - 32,5 dB: çoğu yaşam alanında konforlu - 23,1 dB: oldukça sessiz, özellikle düşük devirde konfor odaklı kullanım Bu fancoil’de düşük devir ses seviyesinin 23,1 dB olması, sessizlik isteyen alanlarda avantajdır.

Maksimum çalışma basıncı

Maksimum çalışma basıncı: 1,6 bar

Cihazın su devresinde izin verilen en yüksek işletme basıncıdır. Tesisat basıncı bu değerin altında tutulmalıdır; **fancoil** güvenliği ve sızdırmazlık için kritik bir sınırdır.

Fan yapısı

Fan motoru sayısı: 1 adet

Cihaz içinde tek motor bulunduğunu belirtir.

Fan sayısı: 1 adet

Tek fan ile hava sirkülasyonu sağlandığını gösterir.

Ölçüler ve ağırlıklar (montaj planlaması)

Kapak ölçüleri (Y/G/D): 77 / 950 / 950 mm

Görünen panel/kapak ölçüleridir. Tavan uygulaması ve estetik yerleşimde bu **fancoil** kapağı esas alınır.

Kapak net ağırlık: 5,8 kg

Kapak parçasının ağırlığıdır.

Fan konvektörü ölçüleri (Y/G/D): 288 / 840 / 840 mm

Asma tavan içine giren ana gövde ölçüleridir. Montaj boşluğu hesabında bu **fancoil** ölçüleri önemlidir.

Fan konvektörü ağırlık: 23,6 kg

Asma tavan taşıyıcı sisteminin yük hesabında kritik bir veridir.

Elektriksel değerler

Anma akımı: 0,3 A

Normal çalışma akımıdır.

Gerilim: 230 V

Standart tek faz besleme ile çalıştığını gösterir.

Frekans: 50 Hz

Türkiye şebekesi ile uyumludur.

Bağlantılar

Hidrolik giriş/çıkış bağlantıları: G3/4″

Su giriş-çıkış bağlantı ölçüsüdür. Vana, bağlantı seti ve borulama seçiminde doğrudan kullanılır. Bu **fancoil** için bağlantı ölçüsü **G3/4″**’tür.

Yoğuşma suyu bağlantı çapı: 25 mm

Soğutmada oluşan yoğuşma suyunun tahliyesi için drenaj hattı çapıdır. Doğru eğim ve uygun drenaj uygulaması, bu **fancoil**’de taşma riskini azaltır.

www.isipompasi.shop’ta öne çıkarılabilecek kısa maddeler

Hızlı özet

- Kaset tip asma tavan uygulamasına uygun **fancoil** - 1360 / 1040 / 650 hava akımı ile güçlü sirkülasyon - 41,4 / 32,5 / 23,1 dB ile düşük devirde sessiz çalışma - 50 W maksimum fan tüketimi - G3/4″ hidrolik bağlantı + 25 mm yoğuşma drenaj çıkışı

Not

Doğru **fancoil** seçimi için alanın ısı kaybı/ısı kazancı hesabı, su sıcaklıkları, pompa kapasitesi, drenaj hattı ve asma tavan yüksekliği birlikte değerlendirilmelidir.
