Vaillant Arotherm Plus Split 04 kW

Vaillant Arotherm Plus Split 4 kW ısı pompası – R32, A+++ verimlilik ve kompakt split çözüm

Vaillant Arotherm Plus Split 4 kW ısı pompası, iyi yalıtılmış daireler, küçük müstakil evler, yaz–kış kullanılan yazlıklar ve modern konut projeleri için tasarlanmış, hava–su prensibiyle çalışan kompakt bir ısıtma–soğutma sistemidir. Split yapısı sayesinde soğutucu devre, dış ünite ile iç ünitedeki hidrobox arasında bakır boru hattı ile taşınır; iç ünite tarafında ısıtma suyu devresi, genleşme tankı ve elektrikli takviye ısıtıcı tek gövdede toplanır. Böylece projeye özel boyler, fancoil, yerden ısıtma ve radyatör devreleriyle esnek ve profesyonel bir ısı pompası sistemi kurulabilir. Bu cihazı www.isipompasi.shop üzerinden seçtiğinizde; yalnızca bir ısı pompası değil, boyler, üç yollu vana, fancoil, havuz eşanjörü ve kontrol senaryoları ile birlikte komple bir sistem tasarımı için teknik destek alma imkânı da elde edersiniz.

4,13 kW ısıtma, 4,06 kW soğutma – Küçük ve iyi yalıtılmış konutlar için ideal kapasite

Isıtma ve soğutma performans değerleri

Vaillant Arotherm Plus Split 4 kW ısı pompası dış ünitesinin temel performans verileri:

• Isıtma gücü (A7 / W35): 4,13 kW
• Isıtma COP (A7 / W35): 5,00
• Soğutma gücü (A35 / W18): 4,06 kW
• Soğutma EER (A35 / W18): 4,40
• Dış hava sıcaklığı min. (ısıtma): −25 °C
• Dış hava sıcaklığı maks. (soğutma): +46 °C

Bu değerler pratikte şunları gösterir:

• İyi yalıtılmış küçük konutlar için 4 kW sınıfında dengeli bir ısıtma gücü,
• COP 5,00 ile uygun çalışma koşullarında cihaza verilen her 1 birim elektrik enerjisine karşılık yaklaşık 5 birim ısı üretme potansiyeli,
• 4,06 kW soğutma gücü ve EER 4,40 ile yaz aylarında fancoiller üzerinden verimli serinletme,
• −25 °C’ye kadar dış hava sıcaklıklarında ısıtma, +46 °C’ye kadar dış hava sıcaklıklarında soğutma modunda çalışma kabiliyeti.

Bu sayede Vaillant Arotherm Plus Split 4 kW ısı pompası, doğru yalıtılmış küçük konutlar ve düşük enerji ihtiyacı olan modern projelerde ana ısıtma kaynağı olarak değerlendirilebilecek bir çözümdür. Yine de nihai kapasite kararı öncesinde ısı kaybı hesabı yapılması önemlidir; www.isipompasi.shop, bu konuda proje bazlı teknik destek sunabilir.

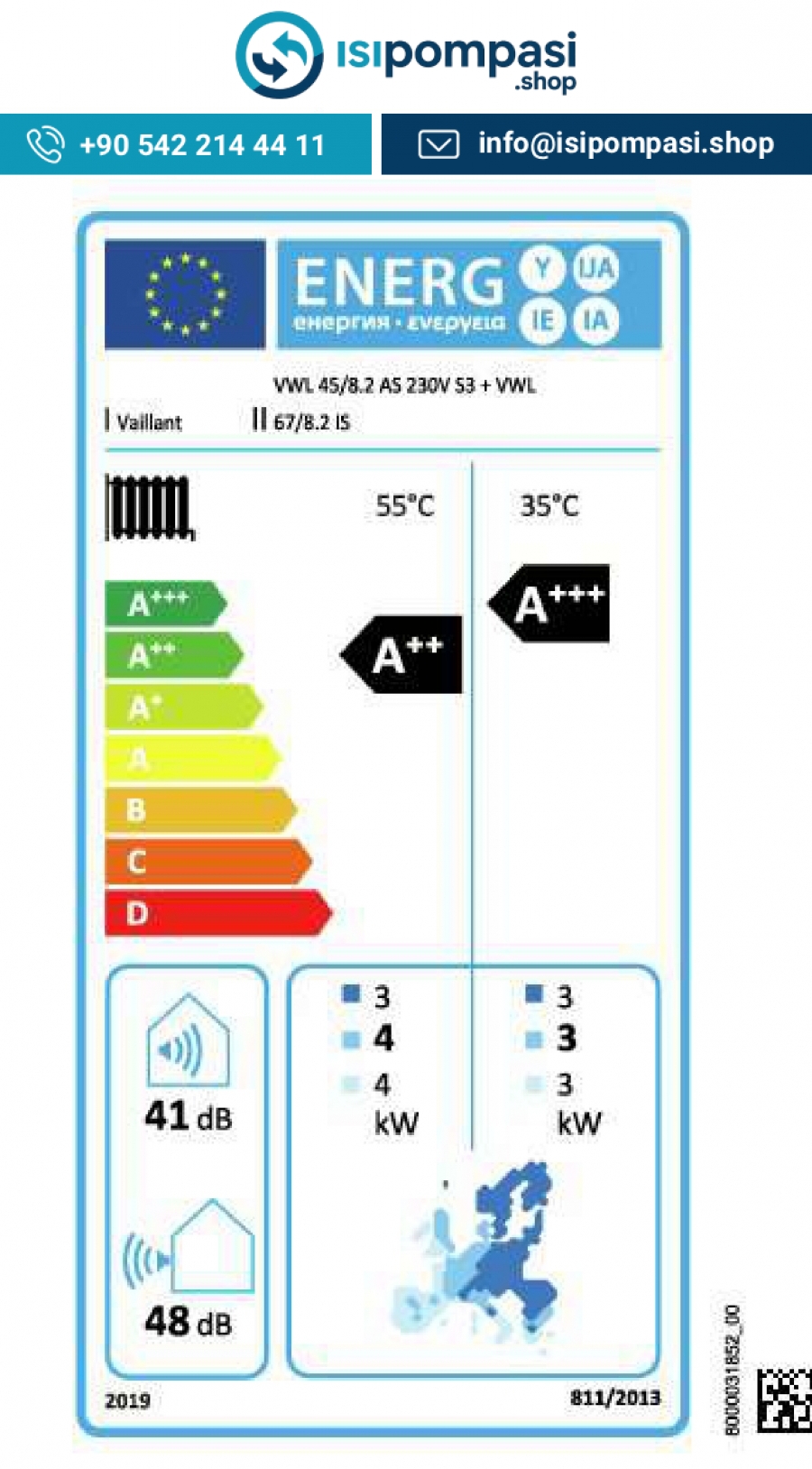

A+++ enerji sınıfı – Yüksek sezonsal verimlilik

Etiketteki A+++ sahada ne anlama gelir?

Teknik tabloda Vaillant Arotherm Plus Split 4 kW ısı pompası için:

• Enerji sınıfı: A+++

Bu, doğru tasarlanmış bir sistemde ve uygun çalışma koşullarında:

• Sezon boyunca yüksek verimlilik potansiyeline sahip olduğunu,
• Özellikle yerden ısıtma ve alçak sıcaklıklı radyatör sistemlerinde klasik elektrikli ısıtıcılara göre daha düşük enerji tüketimiyle konfor sağlayabileceğini,
• Oda termostatı, doğru ısı eğrisi ve iyi yalıtımla uzun vadede enerji faturalarını optimize etmeye yardımcı olabileceğini

gösterir. Gerçek tüketim; bina yalıtımı, tesisat tasarımı, hedef iç ortam sıcaklıkları ve kullanıcı alışkanlıklarıyla birlikte değerlendirilmelidir. www.isipompasi.shop, sahaya özel senaryolar üzerinden bu etiketi gerçek hayat beklentilerine dönüştürmenize yardımcı olabilir.

Split yapı: Dış ünite + iç ünite hidrobox

Harici boyler + üç yollu vana ile sıcak su çözümü

Vaillant Arotherm Plus Split 4 kW ısı pompası şu şekilde yapılandırılmıştır:

• Dış ünite güç beslemesi: 230 V / 50 Hz / 1 faz
• İç ünite güç beslemesi: 230 V / 50 Hz / 1 faz
• Dış ve iç ünite arasında R32 soğutucu akışkanla çalışan bir split devre bulunur.

Kullanım sıcak suyu (banyo, mutfak vb.) için tipik kurgu:

• Harici bir boyler seçilir,
• İç ünitedeki ısıtma devresinden çıkan su hattına motorlu bir üç yollu vana yerleştirilir,
• Bu üç yollu vana, kumandadan gelen sinyale göre devreyi:
  • Mahal ısıtma devresi (yerden ısıtma / radyatör / fancoil)
  • Boyler serpantini (kullanım sıcak suyu)
  arasında yönlendirir,
• Sıcak su talebi olduğunda öncelik boylere verilir; boyler hedef sıcaklığa ulaştığında vana tekrar mahal ısıtmasına döner.

Bu sayede Vaillant Arotherm Plus Split 4 kW ısı pompası ile hem ısıtma hem de kullanım sıcak suyu sağlayan kompakt bir sistem kurulabilir. Boyler hacmi; kullanıcı sayısı, banyo sayısı ve eşzamanlı kullanım alışkanlıklarına göre belirlenmelidir. www.isipompasi.shop, uygun boyler ve üç yollu vana seçimi için proje bazlı öneriler sunabilir.

İç ünite: Dahili takviye ısıtıcı, genleşme tankı ve sıcaklık aralığı

Teknik oda için pratik çözüm

İç üniteye ait veriler:

• Boyutlar (Y x G x D): 777 x 440 x 384 mm
• Ağırlık: 41 kg
• Dahili takviye ısıtıcı: 5,4 kW
• Genleşme tankı: 10 L
• Isıtma devresi gidiş/dönüş boru çapı: 1"
• Isıtma devresi gidiş suyu sıcaklığı min./maks.: 20 – 62 °C
• Takviye ısıtıcı ile sıcak kullanım suyu devresi sıcaklığı maks.: 75 °C

Bu yapı:

• Kompakt gövde ölçüleriyle çoğu teknik odada veya niş alanda kolay yerleşim,
• 10 litrelik genleşme tankı sayesinde küçük ve orta sistem hacimleri için entegre çözüm,
• 5,4 kW elektrikli takviye ısıtıcı ile çok soğuk günlerde veya özel durumlarda ek güvenlik ve kapasite desteği,
• 75 °C’ye kadar sıcaklığı destekleyen kullanım suyu devresi ile yüksek sıcaklıkta konforlu boyler besleme imkânı

sunmayı hedefler. Elektrikli takviye ısıtıcı, tercihen yedek çözüm gibi düşünülmeli; sürekli kullanım yerine sadece çok düşük dış hava sıcaklıklarında veya olağanüstü yüklerde devreye girecek şekilde ayarlanmalıdır. Bu ayarlar konusunda da www.isipompasi.shop teknik yönlendirme sağlayabilir.

Fancoil ile serinletme ve karma sistem uygulamaları

Yerden ısıtma + radyatör + fancoil birlikte kullanım

Vaillant Arotherm Plus Split 4 kW ısı pompası, sadece ısıtma değil, soğutma modunda da aktif bir çözümdür. Fancoil entegrasyonunda:

• Soğutma modunda düşük sıcaklıklı su fancoillere gönderilerek oda bazlı serinletme sağlanabilir,
• Su devresi sayesinde, klasik split klimalara göre daha homojen sıcaklık dağılımı elde edilebilir,
• Yerden ısıtma, radyatör ve fancoil aynı projede kullanılacaksa; her devre için uygun kollektör, karışım vanası, pompa ve kontrol elemanlarının tasarlanması gerekir.

Doğru kurgulanmış bir karma sistemde:

• Kışın yerden ısıtma ile yumuşak ve homojen ısınma,
• Geçiş mevsimlerinde ve yazın fancoillerle hızlı reaksiyonlu ısıtma/soğutma,
• Tek bir merkezi ısı pompası ile yılın 12 ayı iklimlendirme

mümkün hâle gelir.

Havuz ısıtma için eşanjörle entegrasyon

Havuz devresini ısıtma devresinden ayırmak

Uygun kapasite hesabı yapıldığında Vaillant Arotherm Plus Split 4 kW ısı pompası, küçük hacimli havuz/spa ısıtma projelerinde de değerlendirilebilir. Tipik uygulama:

• Isı pompası su devresi, plakalı veya borulu bir ısı eşanjörünün birincil devresine bağlanır,
• Havuz suyu, eşanjörün ikincil devresinde havuz sirkülasyon pompası ile dolaştırılır,
• Böylece kimyasallı havuz suyu ile ısıtma suyu birbirine karışmadan yalnızca ısı transferi yapılır.

Eşanjör seçimi; havuz hacmi, hedef su sıcaklığı, sezon süresi ve iklim koşullarına göre yapılmalıdır. www.isipompasi.shop, ısı pompası + eşanjör + pompa kombinasyonu için teknik öneriler sunarak dengeli bir sistem kurulmasına yardımcı olabilir.

Dış ünite: R32, modülasyonlu döner kompresör ve montaj esnekliği

Boyutlar, ses seviyesi ve borulama sınırları

Dış ünite verileri:

• Boyutlar (Y x G x D): 765 x 1.100 x 450 mm
• Ağırlık: 86 kg
• Ses gücü seviyesi: 47,5 dBA
• Kompresör tipi: Modülasyonlu döner kompresör
• Soğutucu akışkan: R32
• Boru çapları (gaz/sıvı): ½" – ¼"
• Bakır boru mesafesi min./maks.: 3 – 40 m

Bu veriler:

• Kompakt gövde ile balkon, bahçe veya bina cephesinde nispeten az yer kaplayan bir dış ünite tasarımı,
• 47,5 dBA ses gücü seviyesi ile özellikle konut projelerinde akustik konforu gözeten bir çalışma karakteri,
• 3–40 m bakır boru mesafesi sayesinde dış üniteyi iç üniteden farklı noktalara yerleştirme esnekliği,
• Modülasyonlu döner kompresör ile kısmi yüklerde verimi korumaya odaklı, esnek kapasite kullanımı

sunmayı hedefler. Dış ünite yerleşiminde; hava sirkülasyonu, servis erişimi, yoğuşma suyu drenajı, kar/buz yükü ve komşu binalara olan mesafe mutlaka dikkate alınmalıdır. Bu konuda da www.isipompasi.shop, sahadaki gerçek koşullara göre uygun yerleşim önerileri sunabilir.

Neden Vaillant Arotherm Plus Split 4 kW ısı pompası ve neden www.isipompasi.shop?

Özetle Vaillant Arotherm Plus Split 4 kW ısı pompasının öne çıkan avantajları:

• 4,13 kW ısıtma ve 4,06 kW soğutma gücü ile iyi yalıtılmış küçük konutlar için ideal kapasite,
• COP 5,00 ve EER 4,40 ile verimlilik odaklı çalışma potansiyeli,
• A+++ enerji sınıfı ile sezonsal verimlilik beklentisi yüksek kullanıcılar için uygun yapı,
• R32 soğutucu akışkan ve modülasyonlu döner kompresör ile modern ve esnek teknoloji,
• Split tasarım sayesinde iç ünitede hidrobox, takviye ısıtıcı ve genleşme tankı ile profesyonel tesisat altyapısı,
• Boyler + üç yollu vana, fancoil ve havuz eşanjörü ile tam sistem çözümlerine uyum,
• Kompakt boyutlar, düşük ses gücü ve 40 m’ye kadar borulama mesafesi ile montaj esnekliği.

www.isipompasi.shop, Vaillant Arotherm Plus Split 4 kW ısı pompasını; boyler, üç yollu vana, fancoil, havuz eşanjörü ve saha şartlarına uygun tesisat tasarımıyla birlikte değerlendirerek, hem konfor hem de enerji verimliliği açısından dengeli ve uzun ömürlü bir sistem kurgulamanıza yardımcı olabilir. Böylece yalnızca bir cihaz değil, dört mevsim güvenle kullanabileceğiniz bütüncül bir ısıtma–soğutma çözümü satın almış olursunuz.
