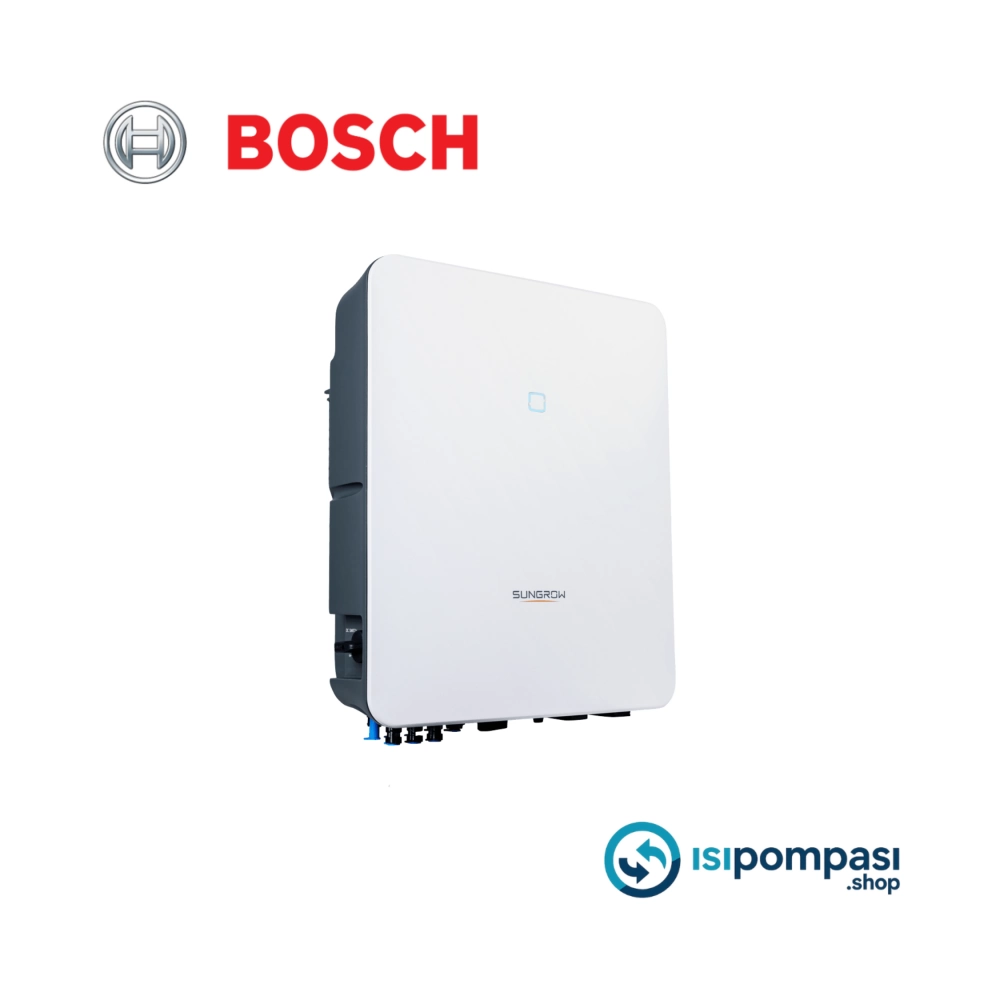

Bosch İnvertör SH10 Teknik Verileri Ne Anlama Gelir?

Cihazın temel görevi

Bosch İnvertör SH10, güneş panellerinden gelen DC elektriği ev/iş yerinde kullanılan AC elektriğe çeviren; uyumlu batarya bağlandığında bataryayı şarj edip gerektiğinde bataryadan enerji sağlayabilen trifaze bir invertör modelidir. Bu invertör, 10 kW sınıfında hem üretim hem de yedekleme (backup) senaryoları için tasarlanmıştır.

PV Giriş – Güneş paneli tarafı

Maks. PV giriş gücü: 15.000 W

Bu değer, bu invertör’e bağlanabilecek panel gücünün üst limitini (veya üreticinin tanımladığı maksimum PV besleme kapasitesini) ifade eder. Çatı kurulumlarında panel gücü planlaması bu değere göre yapılır.

Başlangıç voltajı: 250 V

Paneller belirli bir gerilime ulaştığında sistem çalışmaya başlar. 250 V, bu invertör’ün PV tarafında “devreye girme” eşiği gibi düşünülebilir.

Nominal güç için MPP voltaj aralığı: 280 V – 850 V

MPP (Maximum Power Point), panelin en yüksek gücü verdiği çalışma noktasıdır. Bu invertör, 280–850 V aralığında nominal güce daha rahat ulaşacak şekilde optimize edilmiştir.

MPPT başına maks. PV dizisi sayısı: 1 / 2

Bu ifade, PV girişlerinin MPPT kanal yapısını anlatır. Uygulamaya göre bu invertör’e 1 ya da 2 PV dizi (string) bağlama senaryosu bulunur; string planlamasında önemli bir detaydır.

Maks. PV giriş akımı: 37.5 A (12.5 A / 25 A)

PV tarafında girişin kaldırabileceği maksimum akımı gösterir. Parantez içindeki değerler, kanal bazında dağılımı ifade eder. String sayısı ve paralel bağlantılar bu invertör’ün akım limitlerini aşmamalıdır.

PV girişinin kısa devre akımı: 48 A (16 A / 32 A)

Kısa devre gibi olağan dışı durumda PV tarafında oluşabilecek üst akım sınırıdır. DC koruma elemanları ve PV tasarımı bu invertör değerine göre planlanır.

AC Giriş ve Çıkış – Şebeke ve yük tarafı

Nominal AC çıkış gücü: 10.000 W

Bu invertör’ün sürekli sağlayabildiği aktif güç kapasitesidir (10 kW).

Nominal AC çıkış akımı: 14.5 A

Nominal çalışma koşullarında AC taraftaki akımı gösterir. Kablo ve pano planlaması bu invertör değerlerine göre yapılır.

Maks. AC çıkış görünür gücü: 10.000 VA

Görünür güç (VA), yükün güç faktörüne göre değişir. Bu invertör’ün görünür güç kapasitesi 10 kVA’dır.

Maks. AC çıkış akımı: 15.2 A

AC çıkış tarafındaki üst akım sınırıdır; koruma ekipmanı seçiminde bu invertör verisi dikkate alınır.

Nominal AC voltajı: 3/N/PE, 220/380 – 230/400 – 240/415 V

Bu, trifaze sistemlerde (3 faz) nötr ve toprak ile çalışma tipidir. Bu invertör farklı şebeke gerilim standartlarına uyumludur.

AC voltaj aralığı: 270 – 480 V

Şebeke gerilimi bu aralıkta kaldığında invertör şebeke ile uyumlu çalışmayı sürdürebilir.

Şebeke frekansı: 50 Hz / 45–55 Hz, 60 Hz / 55–65 Hz

Bu, şebekenin tolerans aralığını anlatır. Frekans belirli sınırların dışına çıkarsa invertör korumaya geçebilir.

THD: < %3

THD, harmonik bozulmayı ifade eder. %3’ün altında olması, bu invertör’ün “temiz” ve kaliteli çıkış verdiğini gösterir.

DC akım enjeksiyonu: < %0.5 In

Şebekeye DC bileşen sızmasını sınırlar. Bu değer, bu invertör’ün şebeke uyumu ve güvenliği için önemlidir.

Güç faktörü: >0.99 / 0.8 leading – 0.8 lagging

Yüksek güç faktörü verimli çalışma demektir. Ayarlanabilir aralık, bu invertör’ün reaktif güç yönetimi yapabildiğini gösterir.

Koruma – Güvenlik ve şebeke uyumu

LVRT: Evet

Gerilim düşmelerinde belirli koşullarda şebekede kalabilme (Low Voltage Ride Through) yeteneğidir. Bu, bu invertör’ün şebeke kararlılığına katkı sağlayabileceğini gösterir.

Adalanma önleyici koruma: Evet

Şebeke kesildiğinde sistemin şebekeyi “beslemeye devam etmesini” önleyen güvenlik fonksiyonudur. Bu koruma, bu invertör için kritik bir emniyettir.

AC kısa devre / kaçak akım koruması: Evet

Kısa devre ve kaçak akım gibi risklerde sistemi korumaya alır. Bu invertör hem cihazı hem de tesisatı korumaya yardımcı olur.

DC anahtar (Solar): Evet

PV tarafını güvenli şekilde ayırmayı sağlar. Bakım/servis süreçlerinde bu invertör için pratik ve güvenlik açısından önemlidir.

DC sigorta (Battery): Evet

Batarya hattında aşırı akım durumlarına karşı koruma sağlar. Batarya ile çalışan bir invertör için önemli bir emniyet katmanıdır.

Aşırı gerilim kategorisi: III (Şebeke), II (PV/Batarya)

Cihazın farklı taraflarda (şebeke, PV, batarya) darbeli gerilimlere karşı dayanım sınıfını ifade eder. Bu, bu invertör’ün koruma tasarımının bir parçasıdır.

SPD: DC Tip II / AC Tip II

Aşırı gerilim darbelerine (ör. yıldırım kaynaklı) karşı koruma seviyesidir. Bu invertör, hem DC hem AC tarafta Tip II korumayı destekler.

Batarya verileri

Batarya tipi: lityum-iyon

Bu invertör, lityum-iyon batarya sistemleriyle çalışacak şekilde tasarlanmıştır.

Batarya voltajı: 150 V – 600 V

Batarya gerilimi bu aralıkta olmalıdır. Uyumlu batarya seçimi, bu invertör’ün stabil çalışması için temel şarttır.

Maks. şarj/deşarj akımı: 30 A / 30 A

Bataryaya en fazla kaç amperle şarj yapılabileceğini ve bataryadan en fazla kaç amper çekilebileceğini gösterir. Bu değer, bu invertör’ün batarya ile güç alışveriş hızını belirler.

Maks. şarj/deşarj gücü: 10.600 W / 10.600 W

Bataryadan çekilebilecek ya da bataryaya aktarılabilecek maksimum gücü gösterir. Bu invertör ile batarya, 10 kW seviyesinde aktif rol oynayabilir.

Verimlilik

Maks. verimlilik: %98.4

İdeal koşullardaki tepe verimi gösterir. Bu invertör, dönüşüm kayıplarını minimumda tutmayı hedefler.

Avrupa verimliliği: %97.9

Günlük kullanım koşullarına daha yakın ortalama verim yaklaşımıdır. Bu değer, bu invertör’ün pratikte de yüksek verim sunduğunu gösterir.

Dayanıklılık, kurulum ve kullanım

İzolasyon yöntemi: trafosuz / trafosuz

Modern trafosuz mimariyi ifade eder. Bu yapı, bu invertör’de verimlilik ve kompaktlık avantajı sağlayabilir.

IP sınıfı: IP65

Toza karşı tam koruma ve su püskürtmeye dayanım demektir. Bu invertör, uygun montaj şartlarıyla dış ortam kullanımına uygundur.

Çalışma sıcaklığı ve nem: -25°C – 60°C, %0 – %100 (yoğuşmasız)

Geniş çalışma aralığı sağlar. Bu invertör için yoğuşma olmaması ve doğru montaj yeri seçimi önemlidir.

Soğutma: doğal soğutma

Fan kullanmadan pasif soğutma anlamına gelir. Bu, daha sessiz çalışmaya katkı sağlar; bu invertör’ün tipik sesi 30 dB(A) olarak verilmiştir.

Maks. çalışma yüksekliği: 4000 m (>3000 m’de değer kaybı)

Yüksek rakımda hava yoğunluğu azalacağı için soğutma zorlaşabilir. Bu invertör 4000 m’ye kadar çalışabilir; 3000 m üstünde performans düşüşü (derating) beklenir.

Haberleşme: RS485, WLAN, Ethernet, CAN, 4×DI, 1×DO

Uzaktan izleme, enerji yönetimi ve otomasyon entegrasyonu için geniş haberleşme seçenekleri sunar. Bu invertör, farklı sistemlerle entegre edilebilir.

DC bağlantı tipi: MC4 (PV) / Sunclix (Batarya)

PV tarafında MC4; batarya tarafında Sunclix bağlantı standardını ifade eder. Bu, bu invertör’ün bağlantı uyumluluğu ve montaj pratiği için önemlidir.

AC bağlantı tipi: tak çalıştır konnektör

Kurulumu hızlandıran bağlantı tipidir; bu invertör’de montaj pratikliği sağlar.

Mekanik veriler

Ölçüler: 460 × 540 × 170 mm

Montaj alanı planlaması için cihaz ölçüleridir; bu invertör daha kompakt bir gövdeye sahiptir.

Montaj: duvara montaj braketi

Duvara asılarak kurulum yapılır; bu invertör için servis boşluğu bırakmak önemlidir.

Ağırlık: 27 kg

Montajda taşıma ve duvar dayanımı açısından pratik bir bilgidir.

Backup verileri – Elektrik kesintisinde çalışma

Nominal voltaj: 220/230/240 Vac (3/N/PE)

Kesinti modunda sağlanan çıkış gerilim standardını gösterir. Bu invertör trifaze yedekleme kurgularında kullanılabilir.

Toplam harmonik faktör (çıkış voltajı): %2

Yedekleme modunda da temiz gerilim hedeflendiğini gösterir; bu invertör hassas cihazlar için avantaj sağlayabilir.

Acil durum moduna geçiş: < 20 ms

Şebeke kesildiğinde yedeklemeye geçiş hızıdır. Uygun kurulumla bu invertör kesintiyi çok kısa süreye indirir.

Nominal çıkış gücü: 10.000 W / 10.000 VA

Kesinti modunda sürekli sağlayabileceği güç kapasitesidir. Bu invertör 10 kW seviyesinde yedek güç sunar.

Tepe çıkış gücü: 12.000 W (5 dk)

Kısa süreli yüksek yüklerde 5 dakika boyunca 12 kW’a kadar çıkış sağlayabilir. Bu, bu invertör’ün ani yüklenmelere toleransını artırır.

Paralel operasyon: Evet / 2

İki cihazın paralel çalıştırılabildiğini ifade eder. Bu sayede invertör kapasitesi ölçeklenebilir (uygulama ve kurulum kurgusuna bağlıdır).

www.isipompasi.shop’ta Bosch SH10

Bu ürün, www.isipompasi.shop üzerinde Bosch İnvertör SH10 olarak listelendiğinde; 15 kW PV giriş gücü, 10 kW AC çıkış, yüksek verim (%98.4) ve yedekleme geçiş süresi (<20 ms) gibi değerlerle invertör arayan kullanıcıların teknik karşılaştırma yapmasını kolaylaştırır.

Not

PV string tasarımı (voltaj/akım), batarya uyumluluğu, şebeke bağlantı şartları ve koruma ekipmanları; bu invertör performansını ve güvenliğini doğrudan etkiler. En doğru kurgu için keşif ve yetkin kurulum önerilir.
