Vaillant aroVAIR pro Kaset Tipi 3,5 kW Fancoil Teknik Verileri ve Anlamları

Bu ürün ne işe yarar?

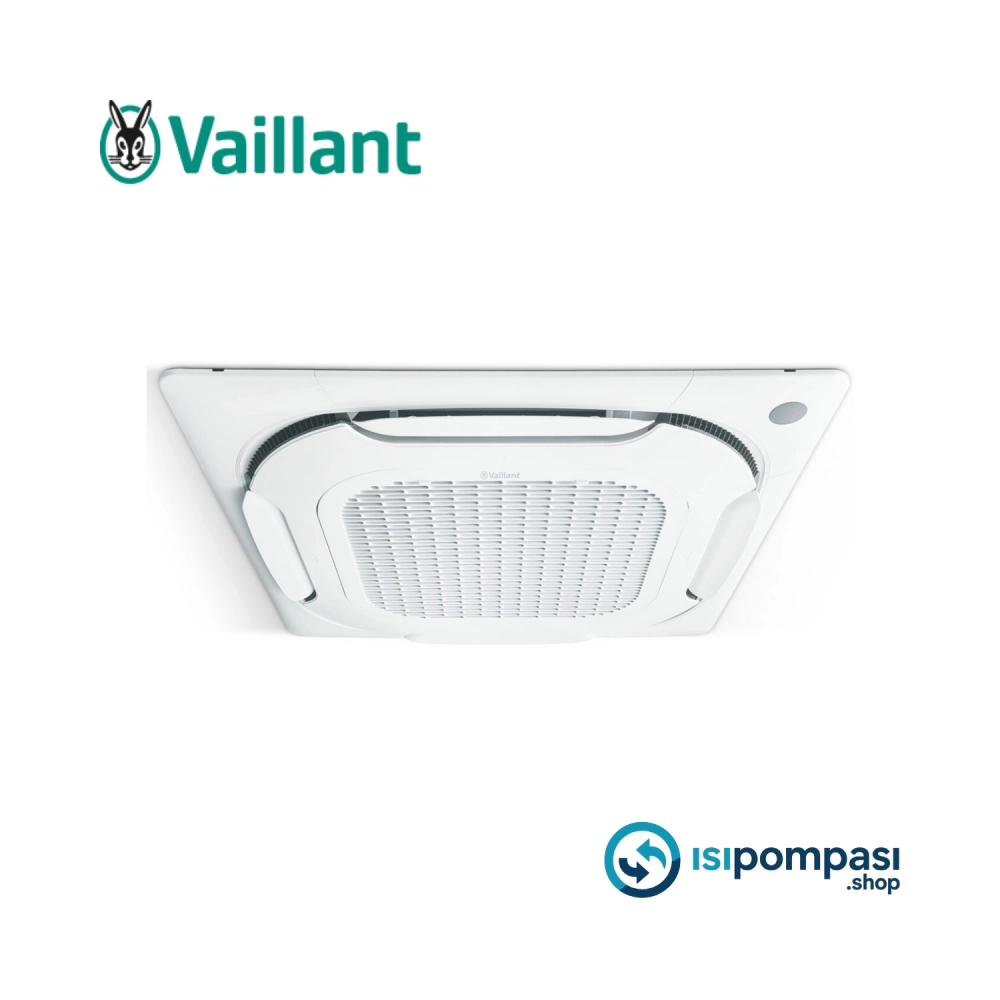

Vaillant aroVAIR pro kaset tipi, tavana (asma tavan içine) uygulanan bir **fancoil** ünitesidir. Sulu sistemlerde (ısıtma/soğutma hattı) dolaşan suyun ısısını, fan yardımıyla ortama aktararak mahali ısıtır veya serinletir. Kaset tipi **fancoil**, özellikle ofis, mağaza, restoran ve konut gibi alanlarda “gizli montaj + homojen hava dağılımı” için sık tercih edilir.

Hava akımı – Üfleme miktarı ne demek?

Hava akımı (yüksek/orta/düşük): 719 / 561 / 448 m³/s

Bu değer, fanın ortama taşıdığı hava miktarını ifade eder. Pratikte: - Yüksek devir: daha hızlı iklimlendirme ve daha güçlü hava sirkülasyonu - Orta devir: dengeli konfor + daha düşük ses - Düşük devir: daha sessiz çalışma, daha yumuşak üfleme Not: Birim “m³/s” olarak yazılmış; fancoil kataloglarında çoğu zaman “m³/h” görülür. Sizdeki veri setinde böyle geçtiği için aynı şekilde kullandım.

Kapasite – 3,5 kW sınıfı ne anlama gelir?

Toplam kapasite EN1397 (yüksek/orta/düşük): 3,96 / 3,26 / 2,76 kW

EN1397, ölçüm standardını ifade eder. Buradaki kapasite değerleri, seçilen fan hızına göre cihazın sağlayabildiği ısıtma/soğutma gücünün değiştiğini gösterir.

EN1397 yüksek devirde: 3,2 kW

Yüksek fan hızında, standarda göre ölçülen belirli bir çalışma noktasındaki kapasiteyi anlatır (tek satırda ayrıca verilmiş).

EN1397 düşük devirde: 0,76 kW

Düşük fan hızında kapasitenin düşmesi normaldir. Daha sessiz çalışırken daha düşük güçle iklimlendirme yapılır.

Toplam kapasite (yüksek/orta/düşük): 4,63 / 3,79 / 3,1 kW

Bu satır, EN1397 dışındaki koşullarda/hesaplamada verilen toplam kapasite değerleridir. Yani aynı **fancoil** farklı test/çalışma şartlarında farklı kapasite değeriyle raporlanmış olabilir.

Basınç kaybı – Pompa ve tesisat açısından ne ifade eder?

Basınç kaybı: 11,48 kPa

Su devresinde cihazın oluşturduğu dirençtir. Basınç kaybı arttıkça, sirkülasyon pompasının işi artar (doğru pompa seçimi önem kazanır).

Basınç kaybı EN1397: 9,2 kPa

Aynı kavramın EN1397 koşullarındaki karşılığıdır. Proje hesaplarında **fancoil** basınç kayıpları, kolektör/pompa seçimi ve dengeleme vanaları için kritik bir veridir.

Elektrik tüketimi – Enerji kullanımı ne kadar?

Maksimum güç tüketimi: 27 W

Bu değer fan motorunun elektrik tüketimini ifade eder. Yani **fancoil** sulu sistemde ısıyı sudan alır/verir; elektrik tüketimi daha çok fanın çalışması içindir. 27 W, bu sınıfta oldukça düşük bir fan tüketimidir.

Ses basıncı – Konfor açısından ne ifade eder?

Ses basıncı (yüksek/orta/düşük): 42 / 36 / 30 dB

dB değeri düştükçe cihaz daha sessiz çalışır: - 42 dB: hissedilir ama normal - 36 dB: çoğu ortamda konforlu - 30 dB: oldukça sessiz, gece kullanımına daha uygun Kaset tipi fancoil seçiminde ses verisi, özellikle yatak odası/ofis gibi alanlarda önemli bir kriterdir.

Çalışma basıncı – Sistem güvenliği

Maksimum çalışma basıncı: 1,6 bar

Cihazın su devresinde izin verilen maksimum işletme basıncıdır. Tesisat basıncı bunun altında tutulmalıdır. Bu limit, **fancoil**’in güvenli çalışması için önemlidir.

Fan yapısı – İç yapı hakkında kısa bilgi

Fan motoru sayısı: 1 adet

Cihaz içinde tek motor olduğunu belirtir.

Fan sayısı: 1 adet

Tek fan ile hava sirkülasyonu sağlandığını gösterir.

Ölçüler ve ağırlık – Montaj planlaması

Kapak ölçüleri (Y/G/D): 50 / 647 / 647 mm

Görünen panel/kapak boyutudur. Asma tavan kesiti ve estetik planlama için önemlidir.

Kapak net ağırlık: 2,5 kg

Kapak parçasının ağırlığıdır.

Fan konvektörü ölçüleri (Y/G/D): 261 / 575 / 575 mm

Asma tavan içine giren ana gövdenin ölçüsüdür. Montaj boşluğu hesaplanırken bu **fancoil** ölçüleri baz alınır.

Fan konvektörü ağırlık: 16,5 kg

Taşıma ve asma tavan taşıyıcı sistem planlaması için kritiktir.

Elektriksel değerler

Anma akımı: 0,3 A

Normal çalışma akımını ifade eder.

Gerilim: 230 V

Standart tek faz besleme ile çalıştığını gösterir.

Frekans: 50 Hz

Türkiye şebekesiyle uyumludur.

Bağlantılar – Tesisatçı için en kritik satırlar

Hidrolik giriş/çıkış bağlantıları: G3/4″

Su giriş-çıkış bağlantı ölçüsüdür. Vana, esnek bağlantı ve borulama seçiminde doğrudan kullanılır. Bu **fancoil** için bağlantı ölçüsü **G3/4″** olarak verilmiştir.

Yoğuşma suyu bağlantı çapı: 25 mm

Soğutmada oluşan yoğuşma suyunun tahliyesi için drenaj hattı çapını ifade eder. Tıkanma ve geri taşmayı önlemek için doğru eğim ve çapla uygulama önemlidir.

www.isipompasi.shop’ta ürün kullanımı

www.isipompasi.shop ürün sayfanızda bu **fancoil** için; “3,5 kW kaset tipi”, “düşük ses seviyesi”, “G3/4″ bağlantı”, “27 W maksimum tüketim” gibi verileri öne çıkararak kullanıcıların hızlı karşılaştırma yapmasını sağlayabilirsiniz.

Not

Kaset tipi **fancoil** seçimi yapılırken; alanın ısı kaybı/ısı kazancı, borulama mesafesi, pompa kapasitesi, drenaj hattı ve asma tavan yüksekliği birlikte değerlendirilmelidir.
