Bosch İnvertör SH20 Teknik Verileri Ne Anlama Gelir?

Cihazın temel görevi

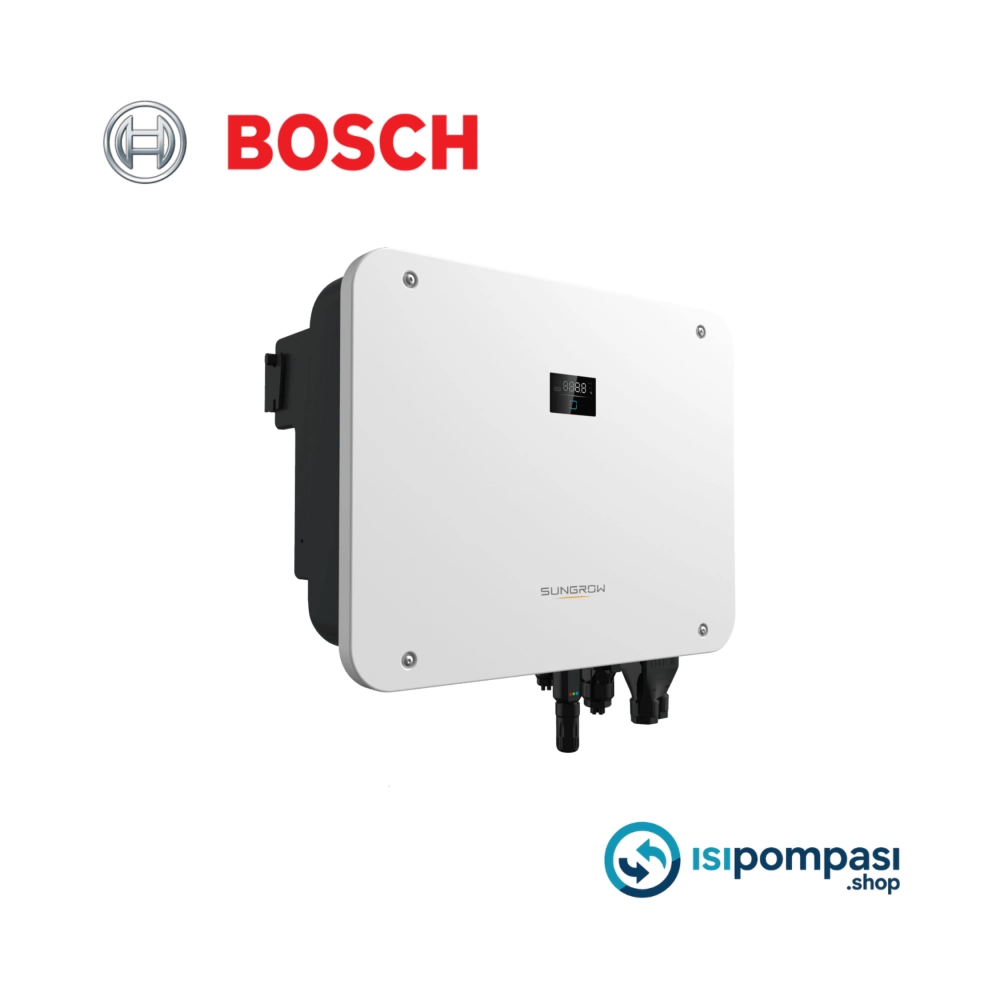

Bosch İnvertör SH20, güneş panellerinden gelen DC elektriği AC elektriğe çeviren; uyumlu bir batarya bağlandığında şarj/deşarj yapabilen ve enerji akışını yöneten bir invertör modelidir. Bu invertör, 20 kW nominal AC çıkış gücü ile konut + küçük/orta ticari projelerde güçlü bir merkez görevi görebilir.

Giriş (DC) – Güneş paneli tarafı

Önerilen maks. PV giriş gücü: 40.000 Wp

Bu değer, bu invertör ile bağlanması önerilen toplam panel gücünün üst seviyesidir. Daha yüksek kWp hedefleyen çatı/arsa kurulumlarında planlama yapılırken bu sınır referans alınır.

Maks. PV giriş gerilimi: 1000 V

Panel string gerilimi hiçbir koşulda 1000 V’u aşmamalıdır. Bu, invertör giriş güvenliği için kritik üst limittir.

Min. PV giriş gerilimi / başlangıç giriş gerilimi: 150 V / 180 V

PV tarafında 150 V altına düşmek üretimi ve çalışma stabilitesini olumsuz etkileyebilir. 180 V ise çoğu senaryoda invertör’ün “devreye girme” eşiği gibi düşünülebilir.

Nominal PV giriş gerilimi: 600 V

Bu, invertör’ün verimli çalışmayı hedeflediği tipik PV giriş gerilimi seviyesidir. String tasarımında “ideal hedef” olarak değerlendirilir.

MPPT çalışma gerilimi aralığı: 150 V – 950 V

MPPT, panellerin anlık güneşlenme/ısı koşullarına göre en yüksek gücü yakalayan kontrol mekanizmasıdır. Bu invertör, 150–950 V aralığında MPPT’yi aktif şekilde kullanır.

Bağımsız MPP izleyici sayısı: 3

3 MPPT kanalı, farklı yönlere bakan veya farklı gölgelenme yaşayan panel gruplarını ayrı ayrı yönetmeye yardımcı olur. Bu, bu invertör için esnek kurulum avantajıdır.

MPPT başına PV dizileri akımı: 80 A (32 A / 32 A / 16 A)

Her MPPT kanalının kaldırabileceği maksimum akım sınırıdır. Paralel string sayısı, kablo/koruma seçimi bu invertör’ün akım limitlerine göre yapılmalıdır.

Maks. DC kısa-devre akımı: 100 A (40 A / 40 A / 20 A)

PV tarafında kısa devre gibi olağan dışı durumlarda oluşabilecek üst akım limitini belirtir. Bu değer, invertör güvenliği ve DC koruma elemanları için önemlidir.

Giriş konnektörü için maks. akım: 30 A

PV giriş konnektörlerinin taşıyabileceği üst akımdır. Konnektör ve kablo kesiti seçimi bu invertör değerine uygun olmalıdır.

Akü verileri – Batarya tarafı

Akü tipi: Li-ion

Bu invertör, lityum-iyon batarya sistemleri ile çalışacak şekilde tasarlanmıştır.

Akü gerilim aralığı: 100 V – 700 V

Batarya DC gerilimi bu aralıkta olmalıdır. Uyumlu batarya seçimi, bu invertör’ün doğru çalışması için temel şarttır.

Maks. şarj / deşarj akımı: 50 A / 50 A

Bataryaya en fazla kaç amperle şarj basılacağı ve bataryadan en fazla kaç amper çekileceği anlamına gelir. Bu değer, bu invertör’ün batarya ile “enerji alışveriş hızını” belirler.

Maks. şarj / deşarj gücü: 30.000 W / 20.000 W

Şarj tarafında 30 kW’a kadar bataryaya enerji aktarımı; deşarj tarafında 20 kW’a kadar bataryadan güç sağlanması anlamına gelir. Yani bu invertör, yüksek yedekleme/yük senaryolarında bataryayı aktif şekilde kullanabilir.

Giriş ve Çıkış (AC) – Şebeke ve yük tarafı

Şebekeden maks. AC gücü: 43.000 VA

Şebeke tarafında görülebilecek üst görünür güç limitini ifade eder. Bu değer, bu invertör’ün şebeke ile etkileşim sınırlarını anlamada kullanılır.

Nominal AC çıkış gücü: 20.000 W

Bu invertör’ün sürekli sağlayabildiği aktif güç değeridir. 20 kW, yüksek eşzamanlı tüketimi olan yapılarda önemli bir kapasitedir.

Maks. AC çıkışı görünür gücü: 20.000 VA

Görünür güç (VA), yüklerin güç faktörüne bağlıdır. Bu invertör nominalde 20 kVA seviyesinde çalışır.

Maks. AC çıkış akımı: 30,4 A

AC tarafta çıkışta oluşabilecek maksimum akımdır. Kablo, şalter ve pano planlaması bu invertör değerine göre yapılmalıdır.

Nominal AC gerilimi: 3 / N / PE, 220/380 – 230/400 – 240/415

Bu, trifaze sistemlerde nötr ve toprakla birlikte çalışma tipidir. Bu invertör farklı şebeke gerilim standartlarına uyumludur.

AC gerilim aralığı: 270 V – 480 V

Şebeke gerilimi bu aralıkta kaldığında invertör çalışma açısından uygun koşulları yakalar.

Nominal şebeke frekansı ve tolerans aralığı

50/60 Hz nominal çalışma; 45–55 veya 55–65 Hz aralıkları ise şebeke frekansı sapmalarında invertör’ün güvenli çalışma penceresini gösterir.

Harmonik (THD): < %3

THD, elektrik kalitesini ifade eder. %3’ün altı, bu invertör’ün şebeke uyumlu ve temiz çıkış hedeflediğini gösterir.

Güç faktörü: >0,99 (ayarlanabilir 0,8 öncü – 0,8 gecikmeli)

Yüksek güç faktörü, verimli enerji aktarımı demektir. Ayarlanabilir aralık ise bu invertör’ün reaktif güç yönetimi yapabildiğini gösterir.

Besleme fazları / bağlantı fazları: 3 / 3-N-PE

Bu invertör trifaze bağlanır ve nötr/toprak ile çalışır.

Yedekleme (Backup) – Elektrik kesintisinde çalışma

Şebeke modunda yedekleme yükü için maks. güç: 43.000 W

Şebeke varken yedekleme hattına taşınabilecek üst güç kapasitesini ifade eder. Yedek yük tasarımında bu invertör için üst sınırdır.

Şebeke modunda yedekleme yükü için maks. akım: 3 × 63 A

Üç fazın her birinde 63A sınırı anlamına gelir; yedekleme panosu planlanırken bu invertör değerine göre tasarım yapılır.

Şebekeden bağımsız modda gerilim/frekans kalitesi

Kesinti anında gerilim (±%2) ve frekans (±%0,2) toleransla korunur. Lineer yükte THDV %2 değeri, bu invertör’ün yedeklemede kaliteli enerji verdiğini gösterir.

Yedeklemeye geçiş süresi: < 10 ms

Kesinti olduğunda yedeklemeye çok hızlı geçiş demektir. Uygun kurulumla bu invertör kesintiyi minimuma indirebilir.

Nominal çıkış gücü: 20.000 W / 20.000 VA

Kesintide sürekli sağlayabileceği güç kapasitesidir; bu invertör yüksek yükleri destekleyebilir.

Pik çıkış gücü: 32.000 W (10 sn)

Motor kalkışı gibi ani yüklenmelerde bu invertör 10 saniyeliğine daha yüksek güç verebilir.

Verim değerleri

Maks. verim / Avrupa verimi: %98,1 / %97,6

Maksimum verim ideal koşuldaki tepe değerdir. Avrupa verimi, günlük kullanım senaryolarına daha yakın ortalama verimi temsil eder. Bu invertör, gerçek kullanımda da yüksek verim hedefler.

Koruma ve fonksiyonlar

Şebeke izlemesi, ters kutup, kısa devre, kaçak akım korumaları

Bu korumalar hem güvenlik hem de şebeke uyumu için gereklidir. Bu invertör, şebeke izlemesi yapar; DC ters kutup, AC kısa devre ve kaçak akım risklerine karşı koruma sunar.

DC şalteri ve gerilim dalgalanma koruması (DC Tip II / AC Tip II)

Solar tarafı güvenli ayırma ve ani gerilim darbelerine karşı korunma sağlar. Bu invertör, DC ve AC tarafta Tip II korumayı destekler.

PID sıfır ve akü girişi ters kutup koruması

PID fonksiyonu bazı panel senaryolarında performans kaybını azaltmaya yardımcı olabilir; batarya ters kutup koruması güvenliği artırır. Bu invertör bu fonksiyonlara sahiptir.

Genel veriler – Kurulum ve dayanıklılık

Topoloji: trafosuz / trafosuz

Trafo kullanılmayan modern mimaridir; verimliliğe katkı sağlar. Bu invertör hem solar hem batarya tarafında trafosuz yapıdadır.

Koruma derecesi: IP65

Toza karşı tam koruma ve su püskürtmeye dayanım demektir. Bu invertör, uygun montaj şartlarıyla dış ortamda kullanılabilir.

Boyutlar ve ağırlık: 620×480×245 mm / 38 kg

Kurulum alanı planlaması için önemlidir. Bu invertör duvara montaj braketi ile kurulabilir.

Çalışma sıcaklığı ve nem: -25°C – 60°C, %0 – %100 (yoğuşmasız)

Geniş çalışma aralığı sunar. Bu invertör’de yoğuşma olmaması ve iyi havalandırma önemlidir.

Soğutma: doğal konveksiyon

Fan kullanmadan pasif soğutma demektir. Bu, daha sessiz çalışma anlamına gelebilir; bu invertör’ün tipik gürültüsü 35 dB(A) verilmiştir.

İletişim ve giriş/çıkışlar

RS485, WLAN, Ethernet, CAN haberleşmesi uzaktan izleme için; DI/DO ise otomasyon ve kontrol senaryoları için kullanılır. Bu invertör bu açıdan esnektir.

Uyumluluk / Standartlar neden önemli?

IEC/EN/VDE/AS-NZS gibi standartlar; güvenlik, elektromanyetik uyumluluk ve şebekeye bağlantı kurallarına uygunluğu gösterir. Bu invertör için izin süreçleri ve güvenli işletme açısından önemli bir göstergedir.

www.isipompasi.shop’ta Bosch SH20

Bu ürün, www.isipompasi.shop üzerinde Bosch İnvertör SH20 olarak listelendiğinde; 40 kWp panel önerisi, 3 MPPT yapısı, 20 kW AC çıkış gücü, yüksek verim (%98,1) ve hızlı yedekleme geçişi (<10 ms) gibi değerler üzerinden invertör arayan kullanıcıların kolay karşılaştırma yapmasına yardımcı olur.

Not

Panel string tasarımı (gerilim/akım), batarya uyumluluğu, şebeke bağlantı şartları ve koruma ekipmanları; bu invertör performansını ve güvenliğini doğrudan etkiler. En doğru kurgu için proje keşfi ve yetkin kurulum önerilir.
