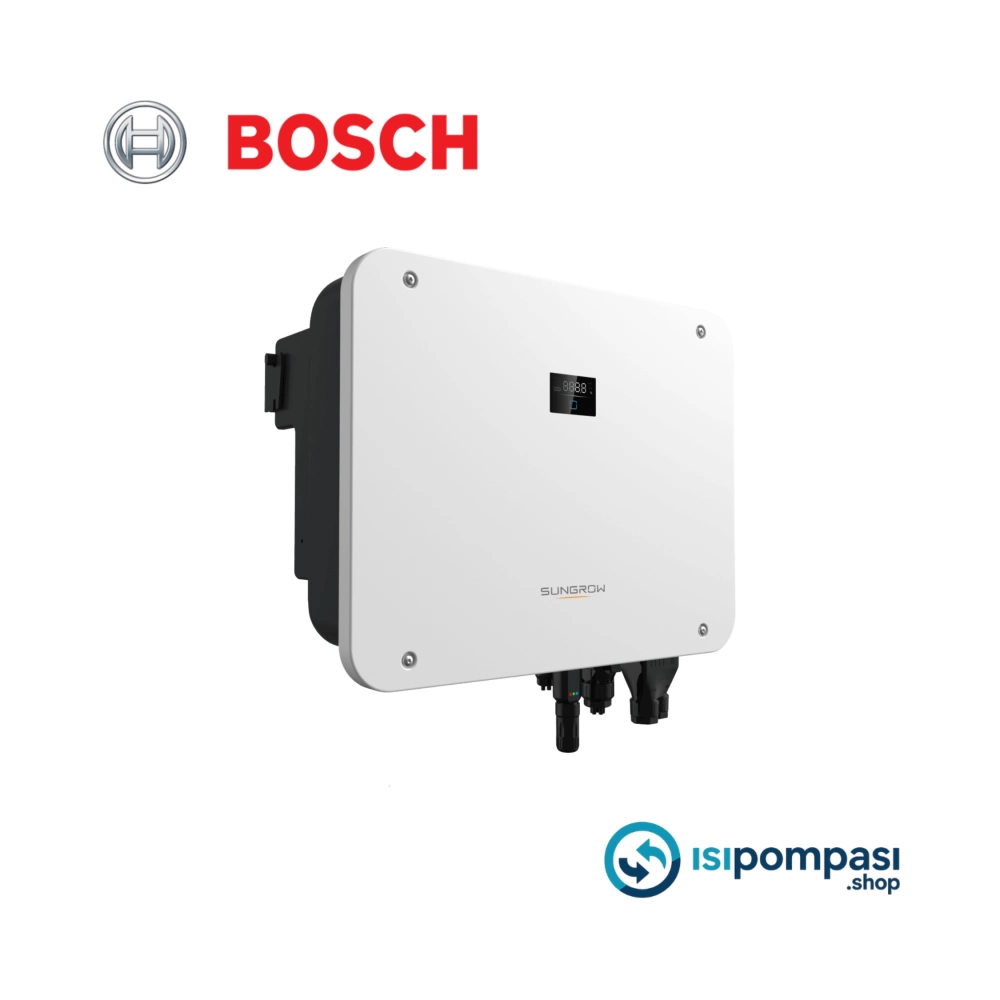

Bosch İnvertör SH25 Teknik Verileri Ne Anlama Gelir?

Cihazın temel görevi

Bosch İnvertör SH25, güneş panellerinden gelen DC elektriği AC elektriğe çeviren; uyumlu batarya ile şarj/deşarj yapabilen ve enerji akışını yöneten bir invertör modelidir. Bu invertör, yüksek panel gücü ve yüksek AC çıkış gücüyle daha büyük konutlar ve ticari uygulamalar için güçlü bir merkez görevi görür.

Giriş (DC) – Güneş paneli tarafı

Önerilen maks. PV giriş gücü: 50.000 Wp

Bu değer, bu invertör ile kurulabilecek panel gücünün önerilen üst seviyesidir. Büyük çatı/arsa kurulumlarında yüksek kWp hedefleyen projeler için uygundur.

Maks. PV giriş gerilimi: 1000 V

Panel dizilerinin (string) gerilimi bu sınırı aşmamalıdır. Bu limit, invertör girişinin zarar görmemesi için kritik güvenlik sınırıdır.

Min. PV giriş gerilimi / başlangıç giriş gerilimi: 150 V / 180 V

150 V altına düşen koşullarda PV üretimi verimli olmayabilir; 180 V ise sistemin çoğu senaryoda devreye girmesi için gereken başlangıç eşiğidir. Bu invertör, bu aralığı sağlayan string tasarımlarında daha stabil çalışır.

Nominal PV giriş gerilimi: 600 V

Bu, invertör tasarımının ideal verimi hedeflediği tipik giriş gerilimidir. String planlamasında “hedef bandı” gibi düşünülebilir.

MPPT çalışma gerilimi aralığı: 150 V – 950 V

MPPT, panellerin anlık koşullarına göre en yüksek gücü yakalamak için çalışma noktasını ayarlar. Bu invertör, bu aralıkta MPPT kontrolünü etkin şekilde yapar.

Bağımsız MPP izleyici sayısı: 3

3 ayrı MPPT kanalı, farklı yön/eğimdeki panel gruplarını ayrı ayrı yönetmeye yardımcı olur. Bu sayede bu invertör, gölgelenme veya farklı çatı yüzeyleri olan projelerde daha verimli planlama imkânı sunar.

MPPT başına PV dizileri akımı: 80 A (32 A / 32 A / 16 A)

Her MPPT kanalının kaldırabileceği maksimum akımı ifade eder. Panel string sayısı ve paralel bağlantılar bu invertör’ün bu sınırlarına göre tasarlanmalıdır.

Maks. DC kısa-devre akımı: 100 A (40 A / 40 A / 20 A)

Kısa devre gibi olağan dışı durumlarda PV tarafında oluşabilecek akımın üst sınırıdır. Bu değer, invertör güvenliği ve DC koruma elemanları açısından önemlidir.

Giriş konnektörü için maks. akım: 30 A

PV konnektörlerinin taşıyabileceği üst akımdır. Kablo kesiti ve konnektör seçimi bu invertör değerine uygun yapılmalıdır.

Akü verileri – Batarya tarafı

Akü tipi: Li-ion

Bu invertör, lityum-iyon batarya sistemleriyle uyumludur.

Akü gerilim aralığı: 100 V – 700 V

Batarya gerilimi bu aralıkta olmalıdır. Uyumlu batarya seçimi, bu invertör’ün güvenli ve verimli çalışması için temel şarttır.

Maks. şarj / deşarj akımı: 50 A / 50 A

Bataryaya en fazla kaç amperle şarj yapılacağını ve bataryadan en fazla kaç amper çekileceğini ifade eder. Bu invertör’de akım sınırı, batarya “hızı”nı belirleyen ana parametrelerden biridir.

Maks. şarj / deşarj gücü: 30.000 W / 25.000 W

Batarya şarjında 30 kW’a kadar enerji aktarımı; bataryadan çekişte 25 kW’a kadar güç sağlanabileceği anlamına gelir. Bu invertör, yedekleme ve yüksek yük senaryolarında güçlü bir batarya yönetimi sunar.

Giriş ve Çıkış (AC) – Şebeke ve yük tarafı

Şebekeden maks. AC gücü: 43.000 VA

Şebeke tarafında görülebilecek üst görünür güç limitidir. Bu değer, bu invertör’ün şebeke ile çalışma sınırlarını anlamada kullanılır.

Nominal AC çıkış gücü: 25.000 W

Bu invertör’ün sürekli verebildiği aktif güç değeridir. 25 kW, daha yüksek tüketimi olan yapılarda ciddi bir kapasite anlamına gelir.

Maks. AC çıkışı görünür gücü: 25.000 VA

Görünür güç, yükün karakterine göre değişen bir değerdir. Bu invertör nominalde 25 kVA seviyesinde çalışır.

Maks. AC çıkış akımı: 37.9 A

AC çıkış tarafında ulaşılabilecek maksimum akımı gösterir. Kablo, şalter ve pano seçimi bu invertör değerine göre yapılmalıdır.

Nominal AC gerilimi: 3 / N / PE, 220/380 – 230/400 – 240/415

Bu, trifaze sistemlerde nötr ve toprakla birlikte çalışma tipini gösterir. Bu invertör, farklı şebeke gerilim standartlarında kullanılabilir.

AC gerilim aralığı: 270 V – 480 V

Şebeke gerilimi bu aralıkta kaldığında invertör uyumlu çalışma koşullarını sağlar.

Nominal şebeke frekansı ve frekans aralığı: 50/60 Hz, 45–55 / 55–65 Hz

Şebeke frekansı toleransları, invertör’ün şebekeye uyum ve güvenlik açısından hangi aralıklarda çalışacağını gösterir.

Harmonik (THD): < %3

THD ne kadar düşükse elektrik kalitesi o kadar iyidir. Bu invertör, nominal güçte %3’ün altında harmonik hedefler.

Güç faktörü: >0,99 (ayarlanabilir 0,8 öncü – 0,8 gecikmeli)

Bu değer, invertör’ün çok verimli çalıştığını ve reaktif güç yönetimi yapabildiğini gösterir.

Besleme fazları / bağlantı fazları: 3 / 3-N-PE

Bu invertör trifaze sisteme bağlanır; 3 faz + nötr + toprak bağlantısı kullanır.

Yedekleme (Backup) – Elektrik kesintisinde çalışma

Şebeke modunda yedekleme yükü için maks. çıkış gücü: 43.000 W

Şebeke varken yedekleme hattına taşınabilecek üst gücü ifade eder. Yedek yük planlamasında bu invertör için bir üst sınırdır.

Şebeke modunda yedekleme yükü için maks. akım: 3 × 63 A

Her fazda 63A’ya kadar çıkış imkânı anlamına gelir; yedekleme panosu planlanırken bu invertör değeri önemlidir.

Şebekeden bağımsız modda kalite değerleri

Nominal gerilim toleransı (±%2) ve frekans toleransı (±%0,2), kesintide de stabil enerji anlamına gelir. Lineer yükte THDV %2 değeri de bu invertör’ün yedeklemede temiz çıkış verdiğini gösterir.

Yedeklemeye geçiş süresi: < 10 ms

Kesinti anında çok hızlı geçiş demektir. Uygun kurulumla bu invertör, birçok senaryoda kesintiyi minimuma indirir.

Nominal çıkış gücü: 25.000 W / 25.000 VA

Kesintide sürekli sağlayabileceği güç kapasitesidir; bu invertör yüksek yükleri destekleyebilir.

Pik çıkış gücü: 36.500 W (10 sn)

Motorlu cihazların kalkış anı gibi kısa süreli yüksek ihtiyaçlarda bu invertör 10 saniye boyunca daha yüksek güç verebilir.

Verim değerleri

Maks. verim / Avrupa verimi: %98,2 / %97,8

Maksimum verim, ideal koşuldaki tepe performanstır; Avrupa verimi ise gerçek hayata daha yakın ortalama verim yaklaşımıdır. Bu invertör, pratik kullanımda da yüksek verim hedefler.

Koruma ve fonksiyonlar

Şebeke izlemesi, ters kutup, kısa devre, kaçak akım korumaları

Güvenlik ve şebeke uyumu için temel korumalardır. Bu invertör, şebekeyi izler; DC ters kutup, AC kısa devre ve kaçak akım gibi durumlara karşı koruma sağlar.

DC şalteri ve gerilim dalgalanma koruması (DC Tip II / AC Tip II)

Solar tarafın güvenli ayrılması ve yıldırım/aşırı gerilim darbelerine karşı korunma için önemlidir. Bu invertör hem DC hem AC tarafta Tip II koruma desteği sunar.

PID sıfır ve akü girişi ters kutup koruması

PID fonksiyonu panel performans kayıplarını azaltmaya yardımcı olabilir; batarya tarafındaki ters kutup koruması da güvenliği artırır. Bu invertör bu iki fonksiyonu destekler.

Genel veriler – Kurulum, dayanıklılık, kullanım

Topoloji: trafosuz

Modern trafosuz mimari; verimlilik ve kompakt yapıya katkı sağlar. Bu invertör solar ve akü tarafında trafosuz yapıdadır.

Koruma derecesi: IP65

Toza karşı tam koruma ve su püskürtmeye dayanım anlamına gelir. Bu invertör, uygun montaj şartlarıyla dış ortama da uygundur.

Boyutlar ve ağırlık: 620×480×245 mm / 40 kg

Kurulum alanı planlaması için önemlidir. Bu invertör, duvara montaj braketiyle kurulabilir.

Çalışma sıcaklığı ve nem: -25°C – 60°C, %0 – %100 (yoğuşmasız)

Geniş çalışma aralığı; farklı iklim koşullarında kullanım esnekliği sağlar. Bu invertör için gölgeleme ve havalandırma yine de önemlidir.

Soğutma yöntemi: fanlı soğutma

Fanlı tasarım, yüksek güçte ısının kontrolünü kolaylaştırır. Bunun doğal sonucu olarak bu invertör’ün tipik gürültüsü 50 dB(A) seviyesindedir.

Maks. rakım: 2000 m

2000 metreye kadar bu invertör belirtilen koşullarda kullanılabilir.

Ekran ve iletişim: LED, RS485 / WLAN / Ethernet / CAN

LED ekran temel durum bilgilerini verir; haberleşme seçenekleri uzaktan izleme ve enerji yönetimi entegrasyonu için güçlüdür. Bu invertör farklı sistemlere bağlanabilir.

DI/DO: DI×4 / DO×2 / DRM0

Dijital giriş/çıkışlar, yük yönetimi ve şebeke taleplerine uyum gibi otomasyon senaryolarında kullanılabilir. Bu invertör bu amaçlara uygundur.

DC ve AC bağlantı tipleri

PV tarafında MC4 uyumlu konnektör, batarya ve AC tarafında tak-çalıştır bağlantı tipleri belirtilmiştir. Kablo kesit limitleri bu invertör kurulum kalitesini doğrudan etkiler.

Uyumluluk / Standartlar ne işe yarar?

IEC/EN/VDE/AS-NZS gibi standartlar; güvenlik, elektromanyetik uyumluluk ve şebeke bağlantı kuralları açısından cihazın uygunluğunu gösterir. Bu invertör için izin süreçleri ve güvenli işletme açısından önemli bir göstergedir.

www.isipompasi.shop’ta Bosch SH25

Bu ürün, www.isipompasi.shop üzerinde Bosch İnvertör SH25 olarak listelendiğinde; 50 kWp panel önerisi, 3 MPPT yapısı, 25 kW AC çıkış gücü, yüksek verim (%98,2) ve hızlı yedekleme geçişi (<10 ms) gibi özelliklerle invertör arayan kullanıcılar için güçlü bir karşılaştırma avantajı sunar.

Not

Panel string tasarımı (gerilim/akım), batarya uyumluluğu, şebeke bağlantı şartları ve koruma ekipmanları; bu invertör performansını ve güvenliğini doğrudan etkiler. En doğru sonuç için proje keşfi ve yetkin kurulum önerilir.
