Vaillant aroVAIR pro Kaset Tipi 10 kW Fancoil Teknik Özellikleri ve Ne İfade Ettikleri

Ürün kısa tanımı

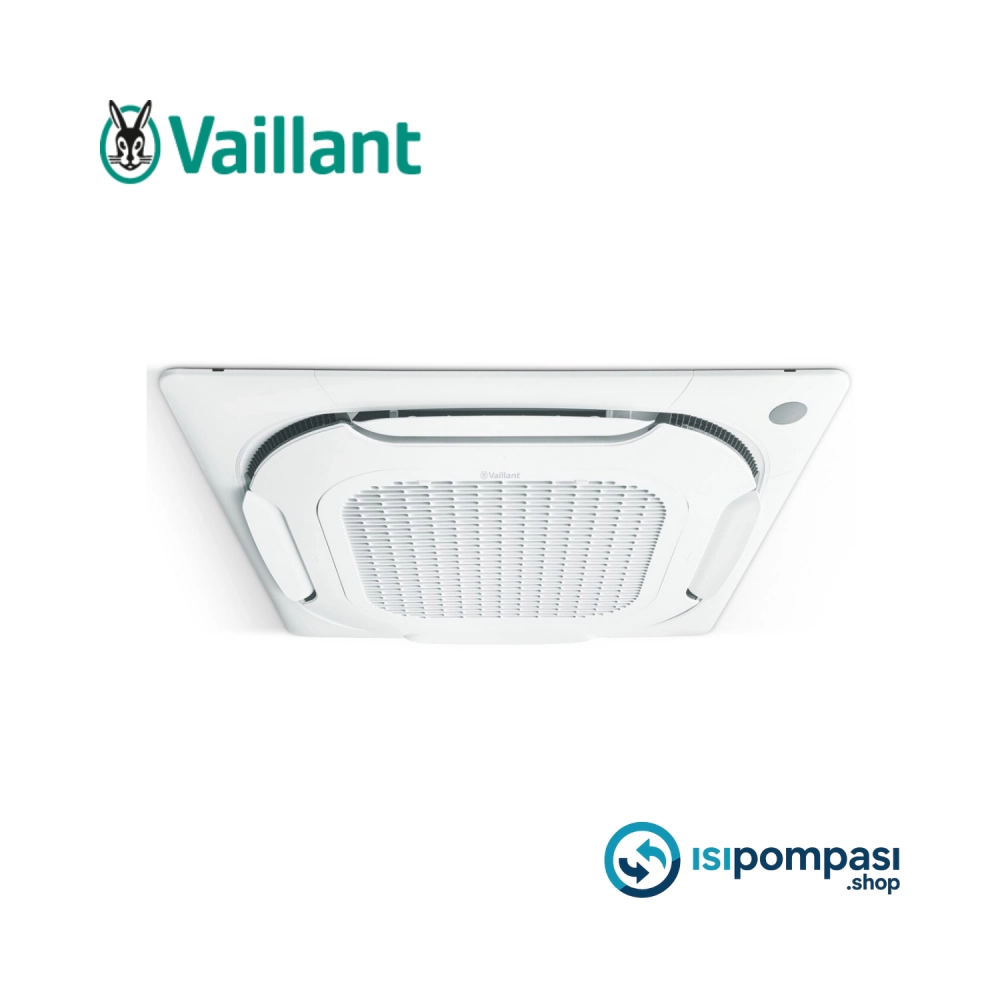

Vaillant aroVAIR pro kaset tipi, asma tavan içine montajlanan bir fancoil ünitesidir. Isıtma veya soğutma hattından gelen su, cihaz içindeki serpantinden geçer; fan da havayı serpantin üzerinden geçirerek ortama ısıtma/soğutma etkisi verir. Kaset tipi fancoil özellikle geniş hacimlerde daha dengeli hava dağılımı ve estetik görünüm için tercih edilir.

Hava akımı (üfleme debisi) ne demek?

Hava akımı (yüksek/orta/düşük): 1950 / 1450 / 950 m³/s

Bu değer, fanın ortama taşıdığı hava miktarını ifade eder: - Yüksek devir: hızlı iklimlendirme, güçlü sirkülasyon - Orta devir: denge noktası (konfor + performans) - Düşük devir: daha yumuşak üfleme, daha sessiz çalışma Hava akımı yükseldikçe bu fancoil daha geniş alanlarda etkili olur; ancak ses seviyesi de artabilir.

Kapasite değerleri neyi anlatır?

Toplam kapasite EN1397 (yüksek/orta/düşük): 10,5 / 8,9 / 6,2 kW

EN1397, kapasitenin belirli standart koşullarda ölçüldüğünü gösterir. Fan hızı yükseldikçe serpantin üzerinden geçen hava artar ve bu fancoil daha yüksek kapasiteye ulaşır.

Toplam kapasite (yüksek/orta/düşük): 12 / 9,95 / 6,9 kW

Bu satırdaki değerler, EN1397 dışındaki koşullarda/hesaplamada verilen toplam kapasitelerdir. Yani aynı fancoil, farklı çalışma şartlarında farklı kapasite ile raporlanabilir. Ürün “10 kW” sınıfında konumlanırken yüksek devirde 12 kW seviyelerine çıkabilmesi, geniş hacimlerde hızlı iklimlendirme için avantajdır.

Basınç kaybı (hidrolik direnç) neden önemli?

Basınç kaybı: 30 kPa

Su devresinde cihazın oluşturduğu dirençtir. Basınç kaybı arttıkça: - Pompanın basma yüksekliği ihtiyacı artar, - Dengeleme (balans) ayarları daha kritik olur, - Uzun hatlarda debiyi korumak daha zorlaşabilir. Bu fancoil için 30 kPa, proje hesabında özellikle dikkate alınması gereken bir değerdir.

Basınç kaybı EN1397: 30 kPa

Aynı hidrolik direncin EN1397 koşullarında raporlanan karşılığıdır.

Elektrik tüketimi neyi gösterir?

Maksimum güç tüketimi: 124 W

Bu değer, fan motorunun elektrik tüketimini ifade eder. Fancoil’de ısıtma/soğutma enerjisi sudan gelir; elektrik tüketimi ağırlıklı olarak fanın çalışmasına aittir. 10 kW sınıfında daha yüksek hava debisi ve daha güçlü fan nedeniyle tüketimin artması normaldir.

Ses basıncı (dB) ne anlama gelir?

Ses basıncı (yüksek/orta/düşük): 51,5 / 44,2 / 32 dB

dB değeri düştükçe cihaz daha sessiz algılanır: - 51,5 dB (yüksek): güçlü üfleme ve hızlı iklimlendirme, daha belirgin ses - 44,2 dB (orta): çoğu ticari alanda kabul edilebilir seviye - 32 dB (düşük): daha sakin/konfor odaklı çalışma Bu fancoil’de düşük devir 32 dB ile daha sessiz kullanım sağlar.

Maksimum çalışma basıncı

Maksimum çalışma basıncı: 1,6 bar

Cihazın su devresinde izin verilen en yüksek işletme basıncıdır. Tesisat basıncı bu limitin altında tutulmalıdır; fancoil güvenliği ve sızdırmazlık açısından kritik bir sınırdır.

Fan yapısı

Fan motoru sayısı: 1 adet

Tek motorla çalıştığını belirtir.

Fan sayısı: 1 adet

Tek fanla hava sirkülasyonu sağlandığını gösterir.

Ölçüler ve ağırlıklar (montaj planlaması)

Kapak ölçüleri (Y/G/D): 78 / 950 / 950 mm

Görünen panel ölçüleridir. Tavan uygulaması ve estetik yerleşimde bu fancoil kapağı esas alınır.

Kapak net ağırlık: 5,8 kg

Kapak parçasının ağırlığıdır.

Fan konvektörü ölçüleri (Y/G/D): 289 / 840 / 840 mm

Asma tavan içine giren ana gövde ölçüleridir. Montaj boşluğu hesabında bu fancoil ölçüleri önemlidir.

Fan konvektörü ağırlık: 25,9 kg

Asma tavan taşıyıcı sisteminin yük hesabında kritik bir veridir.

Elektriksel değerler

Anma akımı: 0,7 A

Normal çalışma akımını ifade eder. Bu değer, besleme hattı ve koruma elemanı seçiminde dikkate alınır.

Gerilim: 230 V

Standart tek faz besleme ile çalıştığını gösterir.

Frekans: 50 Hz

Türkiye şebekesi ile uyumludur.

Bağlantılar

Hidrolik giriş/çıkış bağlantıları: G3/4″

Su giriş-çıkış bağlantı ölçüsüdür. Vana, bağlantı seti ve borulama seçiminde doğrudan kullanılır. Bu fancoil için bağlantı ölçüsü **G3/4″**’tür.

Yoğuşma suyu bağlantı çapı: 25 mm

Soğutmada oluşan yoğuşma suyunun tahliyesi için drenaj hattı çapıdır. Doğru eğim ve uygun drenaj uygulaması, bu fancoil’de taşma riskini azaltır.

www.isipompasi.shop’ta öne çıkarılabilecek kısa maddeler

Hızlı özet

- Kaset tip asma tavan uygulamasına uygun fancoil - 1950 / 1450 / 950 hava akımı ile güçlü sirkülasyon - 12 kW’a kadar toplam kapasite (yüksek devir) - 124 W maksimum fan tüketimi - 51,5 / 44,2 / 32 dB ses seviyesi (düşük devirde daha sessiz) - G3/4″ hidrolik bağlantı + 25 mm yoğuşma drenaj çıkışı

Not

Doğru fancoil seçimi için alanın ısı kaybı/ısı kazancı hesabı, su sıcaklıkları, pompa kapasitesi, drenaj hattı ve asma tavan yüksekliği birlikte değerlendirilmelidir.
